Теплоком ПРЭМ [11/24] Установка монтажного комплекта на трубопровод

ПРЭМ Инструкция по монтажу с.11

4.2 Установка монтажного комплекта на трубопровод

ВНИМАНИЕ! Во избежание повреждения ПРЭМ монтажно-сварочные работы сле-

дует производить с использованием габаритного имитатора ПРЭМ.

Размеры имитатора приведены в Приложение Б – Габаритные ими-

таторы ПРЭМ.

Перед установкой на трубопровод монтажный комплект и габаритный имитатор

ПРЭМ должны быть собраны в единую конструкцию с помощью шпилек или болтов.

Количество прокладок между габаритным имитатором ПРЭМ и каждым из

фланцев зависит от типа фланцев монтажного комплекта и типа ПРЭМ (рис. 10).

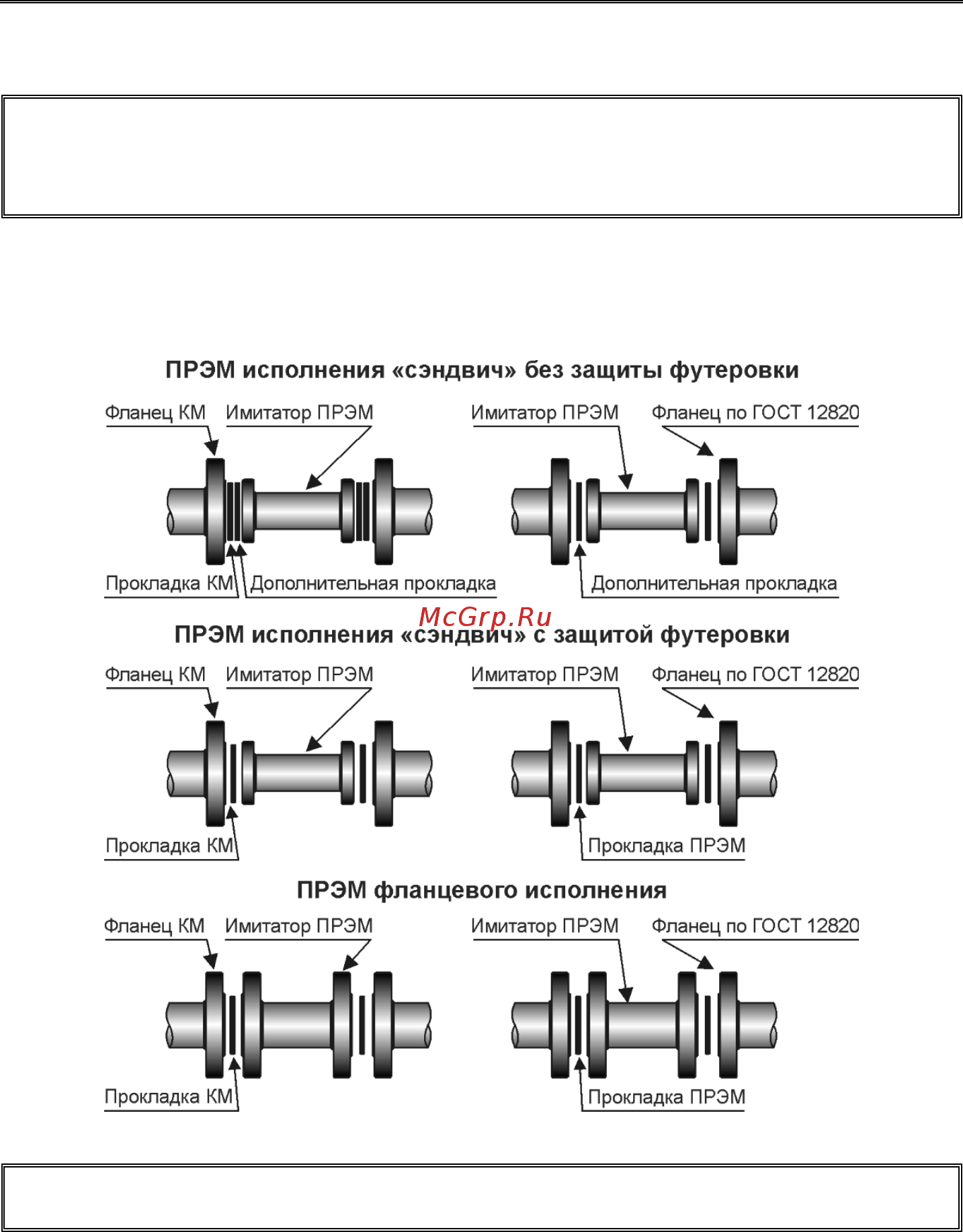

Рисунок 10 – Варианты установки габаритного имитатора ПРЭМ

Примечание Дополнительная прокладка при монтаже ПРЭМ без защиты футе-

ровки должна иметь толщину 3 мм.
