При измерении расхода в частично заполненных трубопроводах или в трубо-

проводах с открытым концом для гарантированного заполнения жидкостью, ПРЭМ

следует устанавливать в наклонном или U-образном трубопроводах (рис. 4).

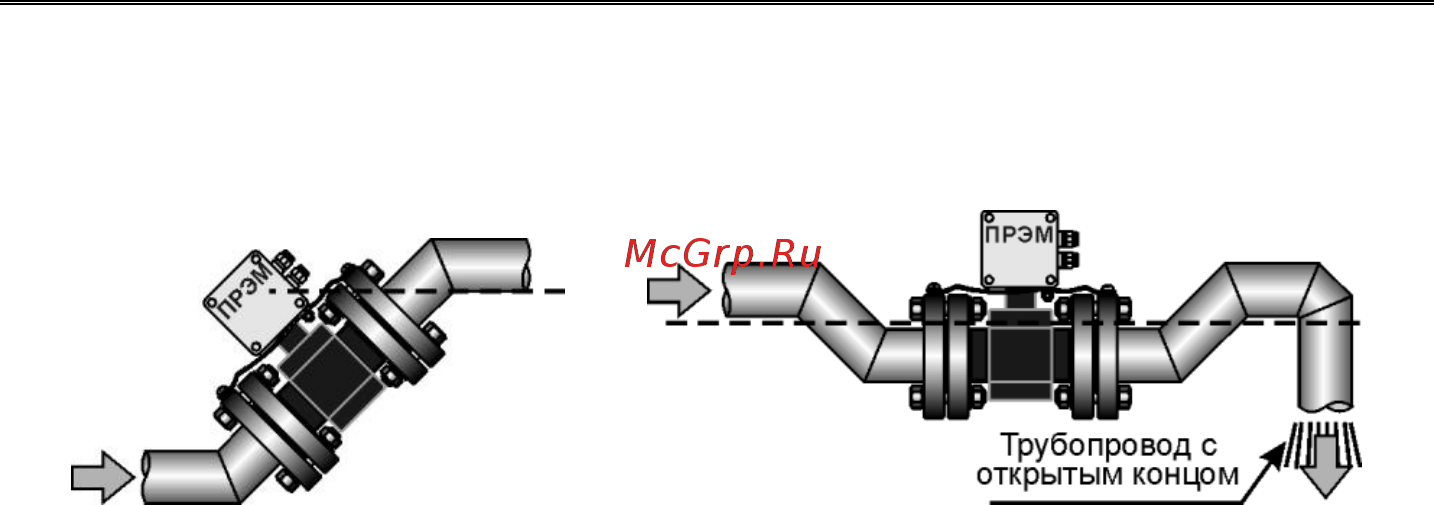

Рисунок 4 – Установка ПРЭМ при измерении расхода в частично заполненном тру-

бопроводе

2.2 Требования к месту установки ПРЭМ

Установку ПРЭМ следует производить в местах, где трубопровод не подвержен

вибрации. При возможной вибрации трубопровода в диапазоне частот и амплитуд,

превышающих допустимые для ПРЭМ значения, трубопровод до и после ПРЭМ

должен опираться на неподвижное основание.

2.3 Требования к длине прямых участков

ПРЭМ необходимо располагать в той части трубопровода, где пульсации и за-

вихрения минимальны. При установке необходимо обеспечить прямолинейные

участки трубопровода до и после ПРЭМ. (см. Приложение А – Требования к длине

прямых участков). На этих участках не должно быть никаких устройств или элемен-

тов, вызывающих искажение потока жидкости.

В случае применения ПРЭМ для реверсного измерения потока длина прямого

участка ПОСЛЕ ПРЭМ определяется также как и для участка ДО ПРЭМ.

2.4 Учет направления движения измеряемой жидкости

При установке ПРЭМ на трубопровод следует учитывать класс расходомера

(динамические диапазоны в прямом и обратном направлениях) и режимы настрой-

ки импульсного выхода.

При использовании режимов с раздельным измерением потока (прямом или

обратном) устанавливать ПРЭМ следует только по стрелке на корпусе.

В стандартном исполнении импульсные выходы устанавливаются в реверсном

режиме. Поэтому для удобства монтажа разрешается устанавливать ПРЭМ на тру-

бопроводе без учета направления стрелки.
