2 Выбор места установки
2.1 Общие положения
Для нормального функционирования ПРЭМ необходимо выполнение следую-
щих условий:
ПРЭМ должен быть постоянно заполнен измеряемой жидкостью;
Должен быть электрический контакт между ПРЭМ и измеряемой жидкостью.
В случае неполного заполнения (завоздушивания) канала появляются ошибки из-
мерения. Поэтому при монтаже следует придерживаться следующих рекомендаций:
Не устанавливать ПРЭМ в самой высокой точке канала системы;
Не устанавливать ПРЭМ в трубопроводе с открытым концом.
Примеры установки расходомера приведены на рис. 2.

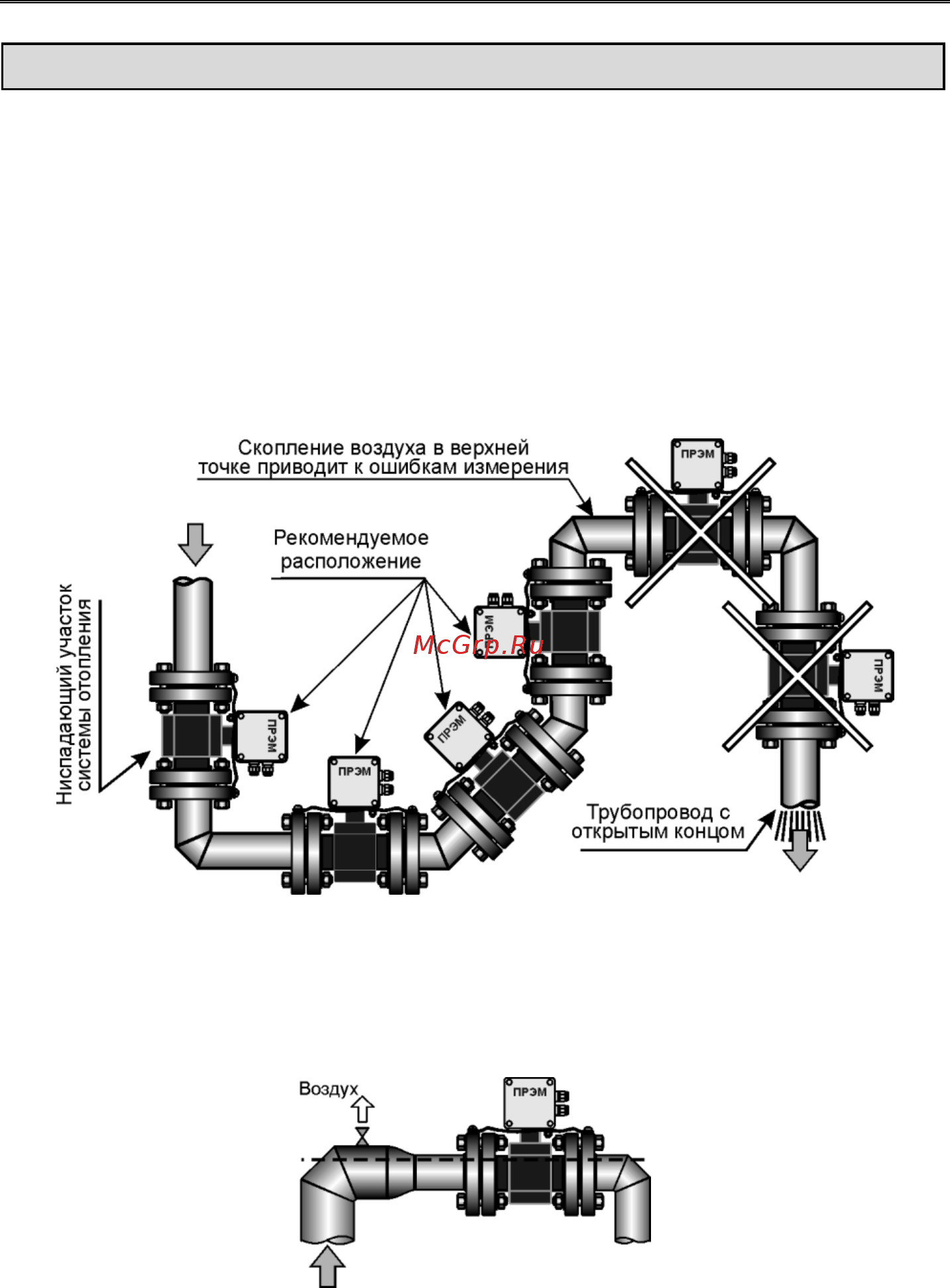

Рисунок 2 – Примеры установки ПРЭМ
В случае невозможности установки ПРЭМ в рекомендуемых местах допускается
монтаж в верхней точке системы. При этом необходимо предусмотреть установку
воздушного клапана (воздухоотводчика) для выпуска воздуха в атмосферу. Клапан
должен располагаться выше верхней точки проточной части расходомера, напри-
мер, в изогнутом трубопроводе, расширении трубопровода и т.п. (рис. 3).
Рисунок 3 – Установка ПРЭМ в верхней точке трубопровода
