5 Выравнивание потенциалов

Для нормальной работы ПРЭМ необходимо, чтобы потенциалы электронного

блока расходомера и измеряемой жидкости были РАВНЫ.

ВНИМ АНИЕ! К ВЫРАВНИВАЮЩЕМУ ТОКОПРОВОДУ ПРЭМ ЗАПРЕЩАЕТСЯ

ПОДКЛЮЧЕНИЕ ЛЮБЫХ ВНЕШНИХ ЦЕПЕЙ !

В зависимости от типа трубопровода выравнивание потенциалов выполняется

следующими способами:

 Для металлических трубопроводов, не имеющих внутреннего покрытия –

подключением выравнивающих токопроводов между электронным блоком

ПРЭМ и примыкающими фланцами.

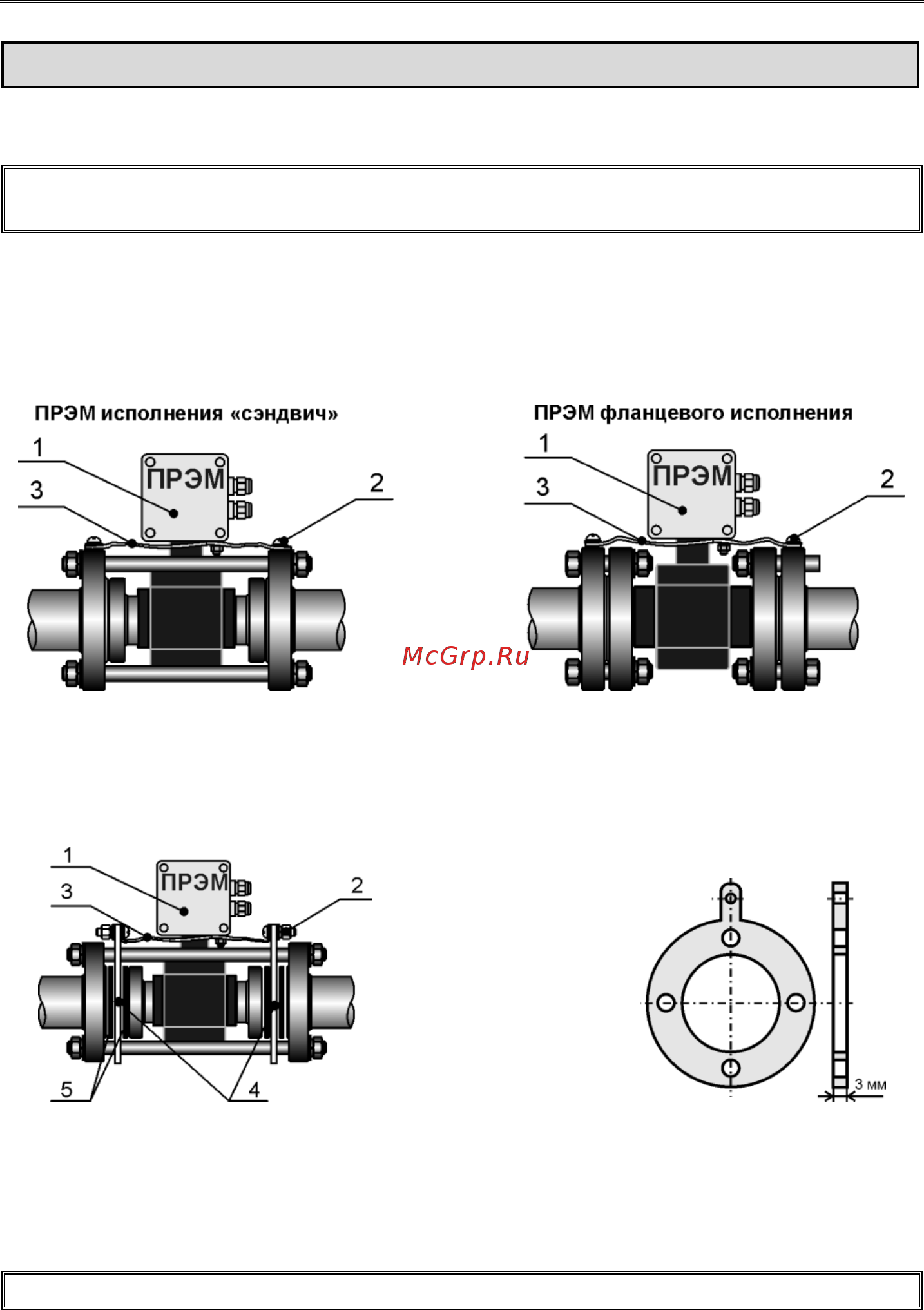

1 – электронный блок; 2 – винт М5; 3 – выравнивающий токопровод

 Для металлических трубопроводов с внутренним покрытием или пластмас-

совых труб – подключением выравнивающих токопроводов между электрон-

ным блоком ПРЭМ и выравнивающими кольцами.

1 – электронный блок

2 – винт М5

3 – выравнивающий токопровод

4 – выравнивающие кольца

5 – прокладки

Выравнивающее кольцо

Примечание Выравнивающие кольца не входят в комплект поставки.
