Теплоком ПРЭМ [23/24] Приложение в типы и размеры прокладок
![Теплоком ПРЭМ [23/24] Приложение в типы и размеры прокладок](/views2/1512925/page23/bg17.png)
ПРЭМ Инструкция по монтажу с.23

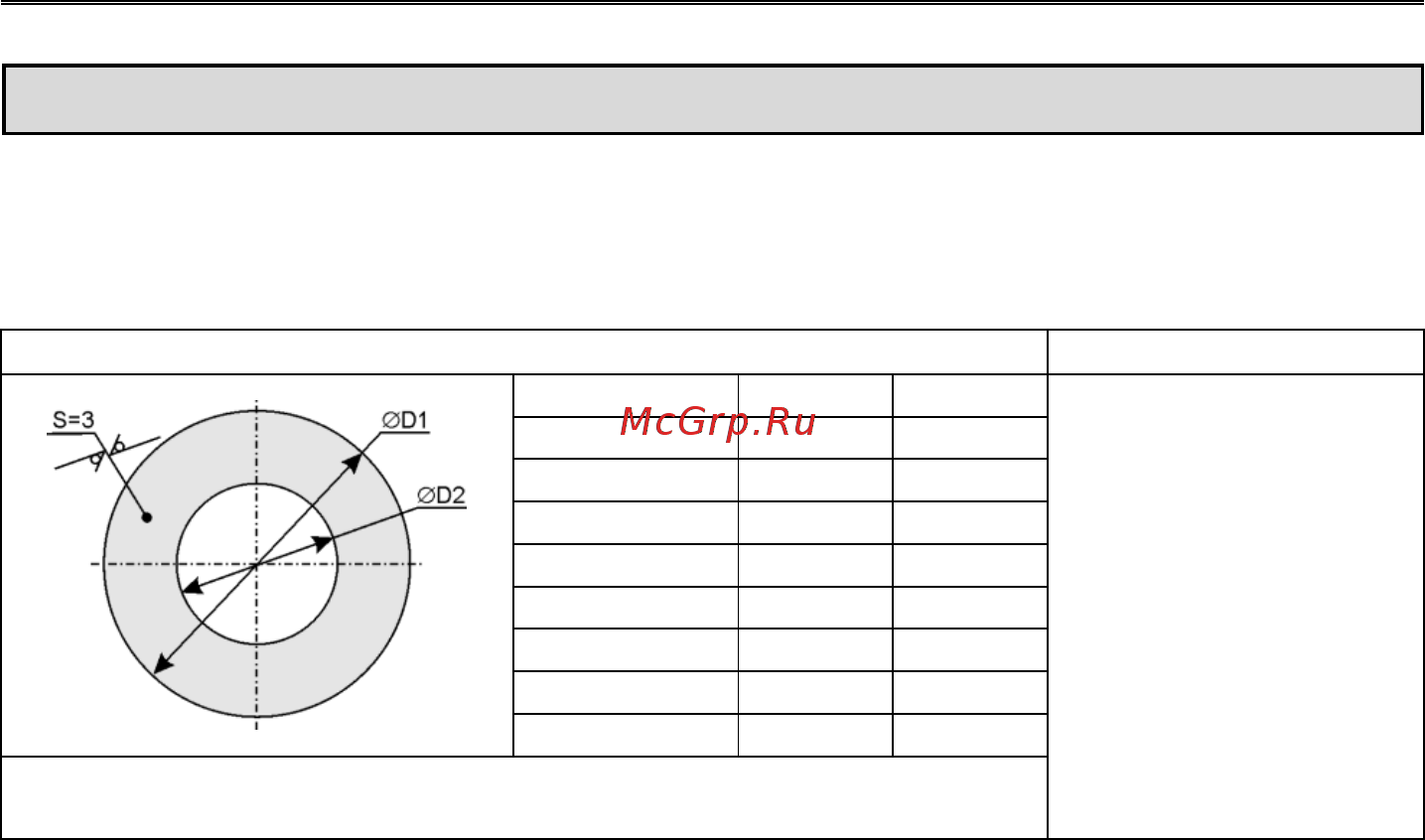

Приложение В – Типы и размеры прокладок
Материал прокладки ПОН-Б ГОСТ 15180-86.
Рабочее давление – не ниже 2,5 МПа (25 кгс/см
2
).
Размеры прокладок:
Прокладка КМ
Прокладка ПРЭМ
Ду
D1, мм
D2, мм
Размеры прокладок
соответствуют
исполнению А по
ГОСТ 15180-86
20
50
23
32
65
35
40
75
43
50
87
53
65
107
68
80
120
83
100
149
103
150
203
153
Допускается применение прокладок исполнения Б
по ГОСТ 15180-86
