7 Ввод в эксплуатацию и техническое обслуживание

При вводе ПРЭМ в эксплуатацию, во избежание гидравлических ударов, запол-

нение измерительного канала водой необходимо выполнять плавно.

Следует обращать внимание на герметичность соединений – не должно наблю-

даться подтеканий, капель.

При наличии расхода в системе убедиться, что показания расхода на вторич-

ном приборе или индикаторе соответствуют ожидаемым значениям.

В случае отсутствия показаний следует проверить:

 Наличие питающего напряжения 12 В;

 Состояние контрольного светодиода, который должен светиться непрерывно.

 Наличие электрического сигнала на выходе ПРЭМ.

Проверка выходных сигналов может производиться при помощи осциллографа

с входным сопротивлением не менее 1 МОм. Так как выходной каскад ПРЭМ вы-

полнен по схеме «открытый» коллектор, то при отсутствии вторичного прибора,

необходимо запитать выход от дополнительного источника питания 3…12В.

Допускается для контроля выходных сигналов использовать пробник на свето-

диоде по рисунку 18. Наличие сигнала контролируется по миганию светодиода.

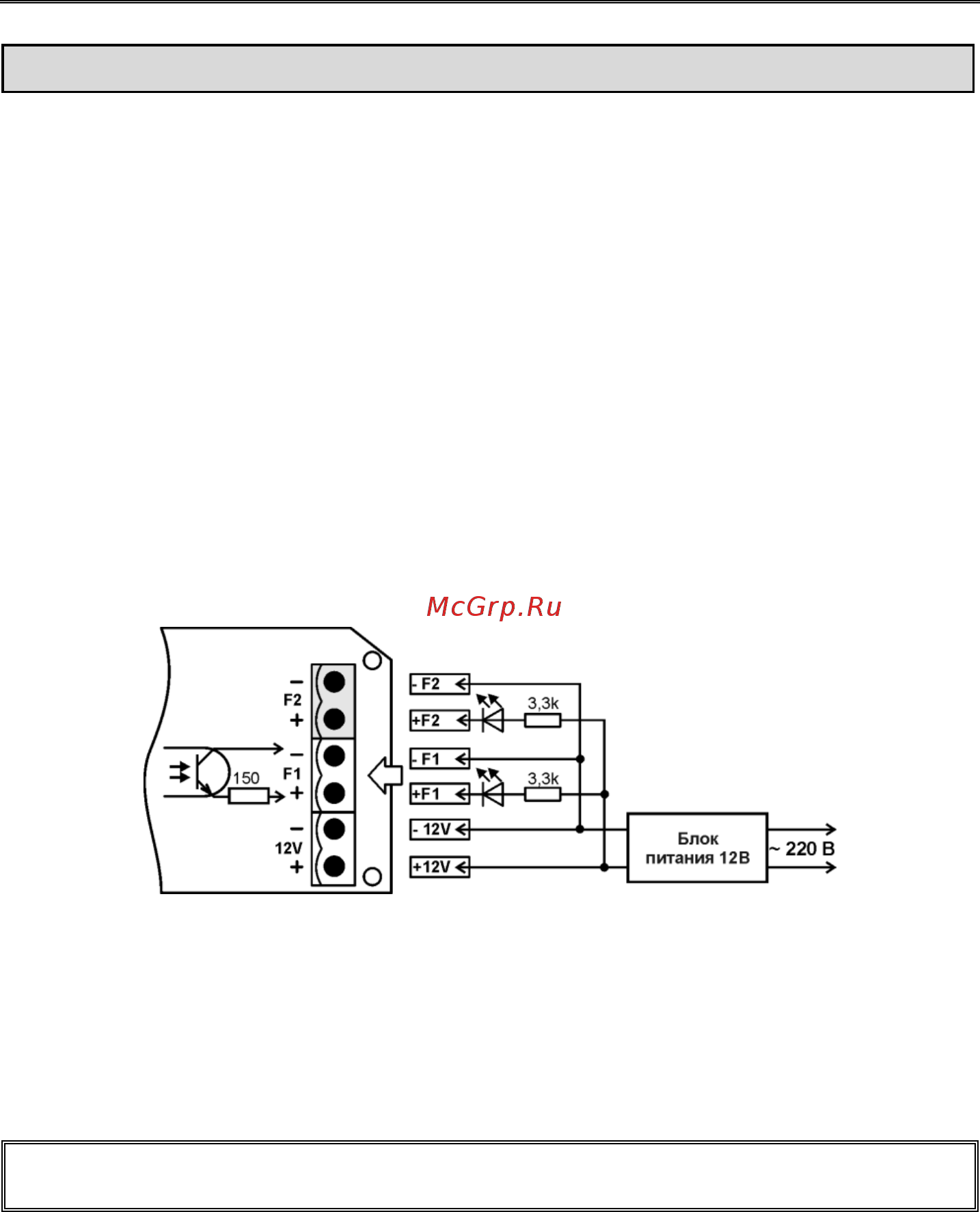

Рисунок 18 – Контроль выходных сигналов

При наличии расхода частота выходных импульсов рассчитывается по формуле:

F = G/3,6В,

где F – частота следования импульсов, Гц;

В – вес импульса, л/имп;

G – измеряемый расход, м

/ч

При отсутствии расхода через ПРЭМ импульсы на выходе должны отсутствовать.

ВНИМ АНИЕ! При отсутствии полного заполнения измерительного участка жид-

костью, работа ПРЭМ не гарантирована!
