6 Монтаж электрических соединений

Приступать к подсоединению электрических цепей следует после окончания

монтажных работ.

6.1 Подключение электрических цепей

Подключение внешних приборов к преобразователю производится с помощью ка-

бельных линий связи посредством клеммников-розеток, входящих в комплект поставки.

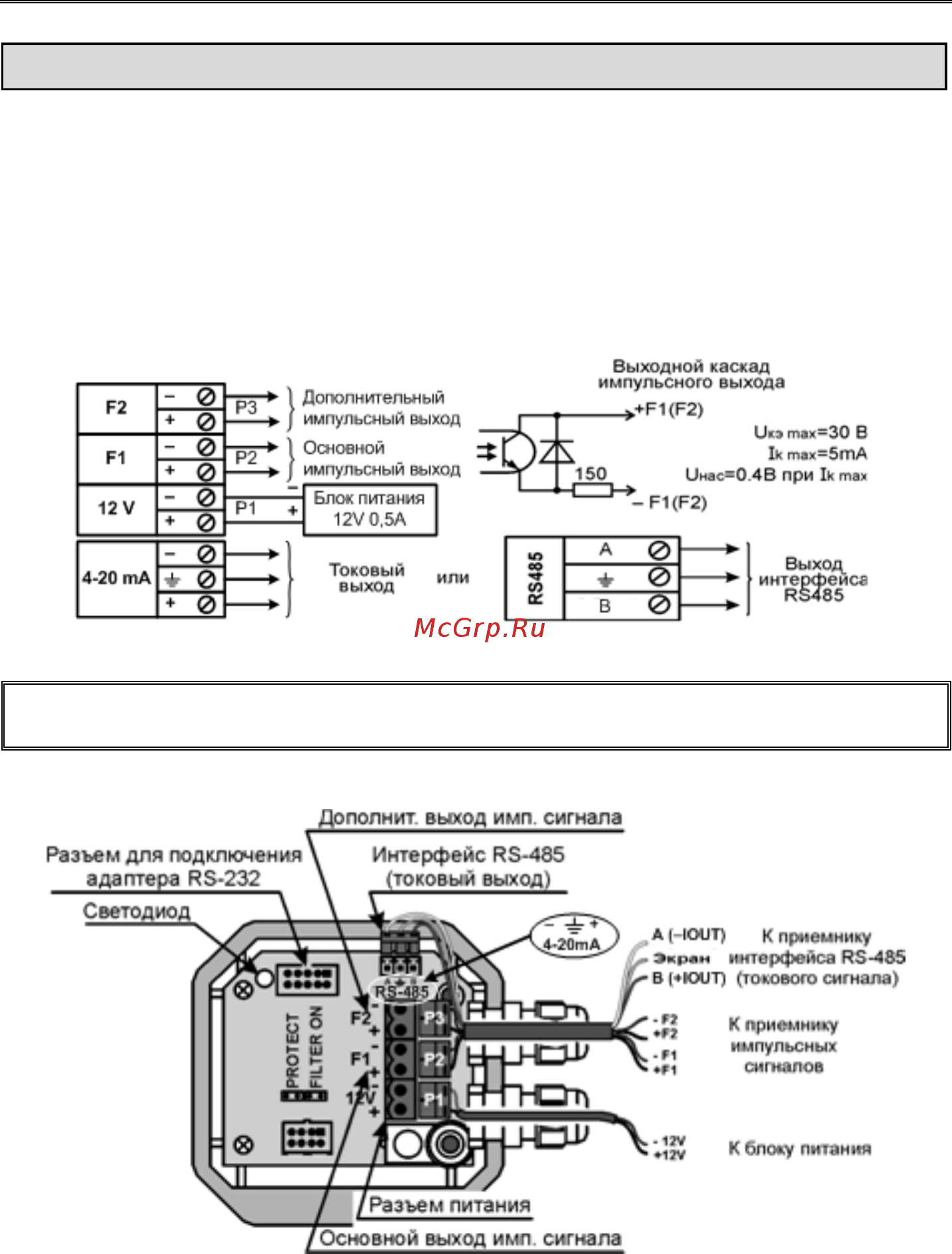

Подключение электрических цепей следует производить в соответствии со схе-

мой, приведенной на рис. 14. Выходной импульсный сигнал формируется на ПАС-

СИВНОМ ВЫХОДЕ, представленном оптореле.

Рисунок 14 – Схема подключения ПРЭМ

ВНИМ АНИЕ! Запрещается к одному блоку питания подключать несколько преоб-

разователей!

Схема расположения клеммников электронной платы приведена на рис. 15.

Рисунок 15 – Схема расположения клеммников
