c.18 Инструкция по монтажу ПРЭМ

Сверху платы установлена крышка защитная, обеспечивающая доступ к клемм-

никам. Варианты крышек в зависимости от исполнения преобразователя показаны

на рисунке 16.

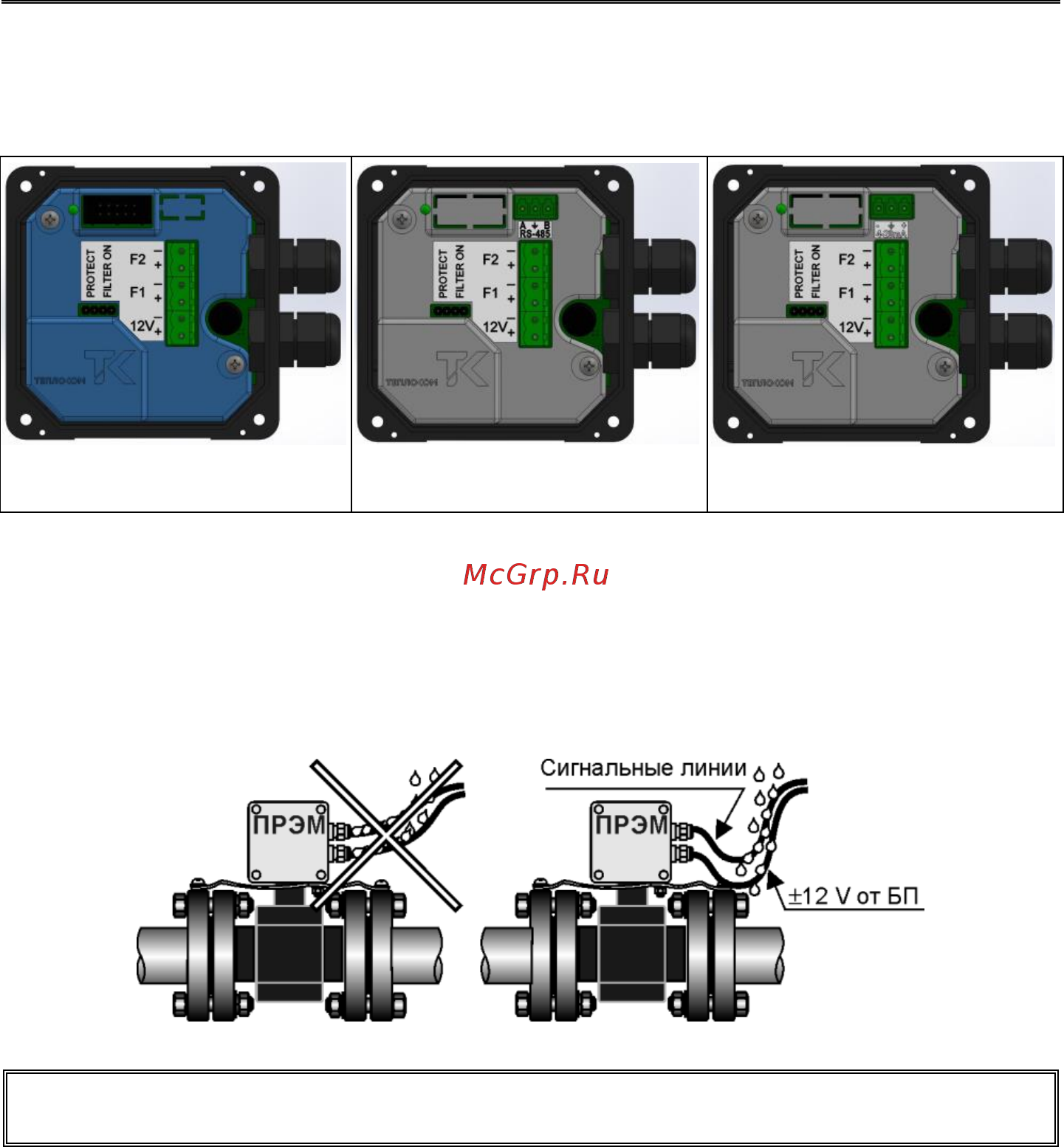

Рисунок 16 – Крышка защитная

Ввод кабелей в электронный блок преобразователя осуществляется через гер-

метизированные вводы PG7, рассчитанные на кабели диаметром от 3 до 6.5 мм.

При этом нижний гермоввод применяется для подключения линии от блока пита-

ния, а верхний – сигнальных линий.

Обеспечить провисание кабелей перед вводом в гермовводы по рисунку 17 так,

чтобы вода, попадающая на провода, не проникала в электронный блок.

Рисунок 17 – Прокладка кабелей

ВНИМ АНИЕ! По окончании монтажа необходимо с помощью омметра убедиться в от-

сутствии замыкания сигнальных линий и линий питания на трубопровод!

Исполнение L2

с индикатором

Исполнение R

с интерфейсом RS-485

Исполнение T

с токовым выходом
