4.3.2 Установка ПРЭМ фланцевого исполнения
Установка ПРЭМ выполняется в следующей последовательности:
Уложить во фланцы прокладки, поставляемые в комплекте с ПРЭМ при ис-
пользовании фланцев по ГОСТ 12820 или прокладки КМ при использовании
монтажного комплекта КМ.
ВНИМ АНИЕ! Прокладки, устанавливаемые между фланцами, не должны высту-
пать в проточную часть трубопровода по внутреннему диаметру за
границы уплотняемых поверхностей.
Установить расходомер между фланцами (рис. 13) и зафиксировать его
болтами.
Затянуть гайки болтов.

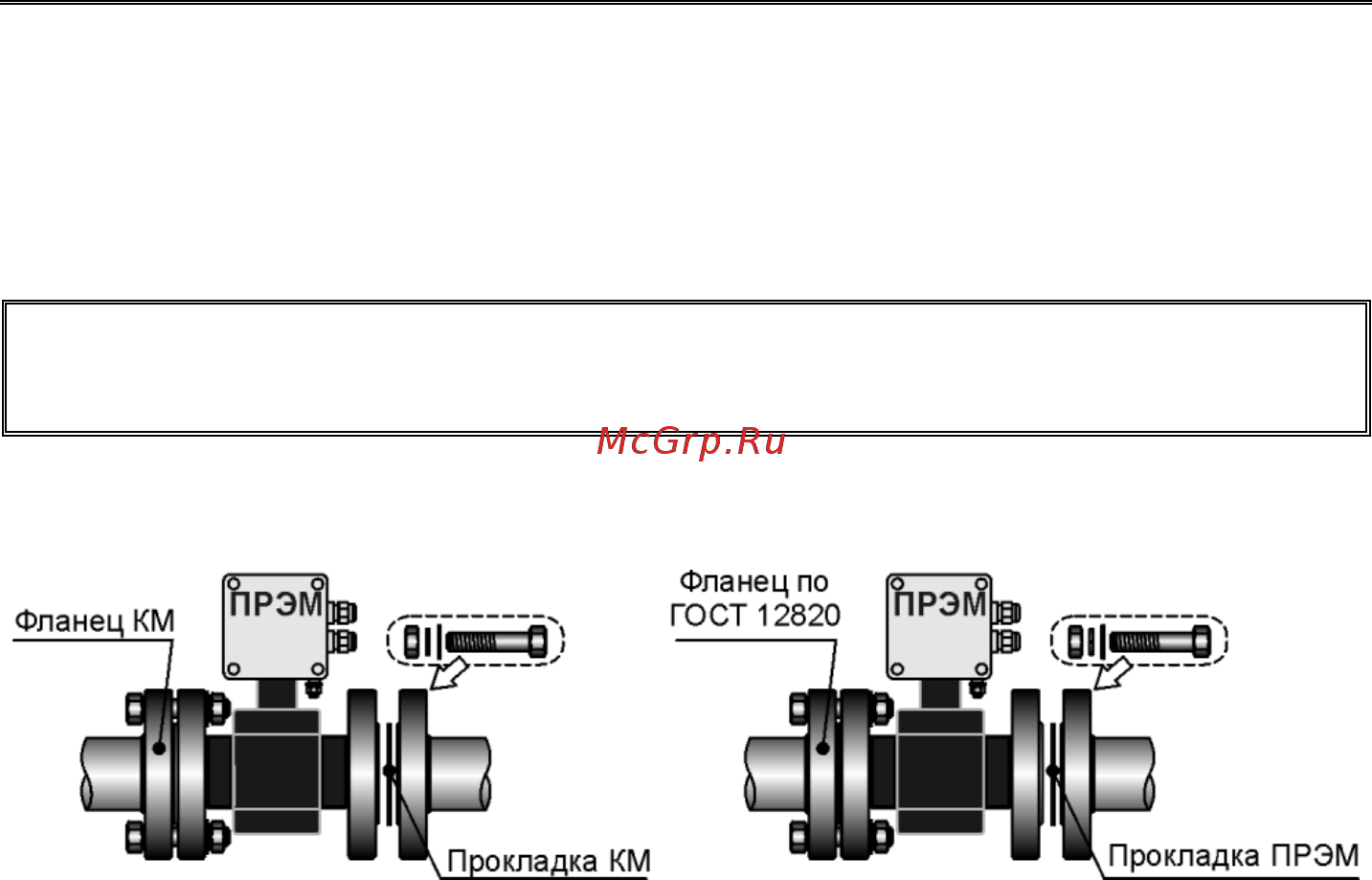

Рисунок 13 – Варианты монтажа ПРЭМ фланцевого исполнения
Затяжку болтов и гаек, крепящих ПРЭМ на трубопроводе, производить равномерно,
поочерёдно, по диаметрально противоположным парам (рис. 12). При этом необходимо
избегать применения чрезмерно больших усилий во избежание деформации футеровки
ПРЭМ. Закручивание гаек осуществляется за три прохода. За первый проход затяжку
выполнять крутящим моментом 0,5 Mк, за второй проход – 0,8 Mк и за третий проход –
1.0 Mк. Моменты силы при закручивании гаек приведены в табл. 2.
