c.14 Инструкция по монтажу ПРЭМ

Установка ПРЭМ выполняется в следующей последовательности:

 Уложить прокладки.

ВНИМ АНИЕ! Прокладки, устанавливаемые между фланцами, не должны высту-

пать в проточную часть трубопровода по внутреннему диаметру за

границы уплотняемых поверхностей.

 Установить расходомер между фланцами и зафиксировать его шпильками.

 Отцентрировать внутренние отверстия трубопровода и ПРЭМ.

Соосность ПРЭМ и фланцев обеспечивается одинаковым расстоянием между

защитным кожухом ПРЭМ и границами зеркала фланца.

 Затянуть гайки шпилек.

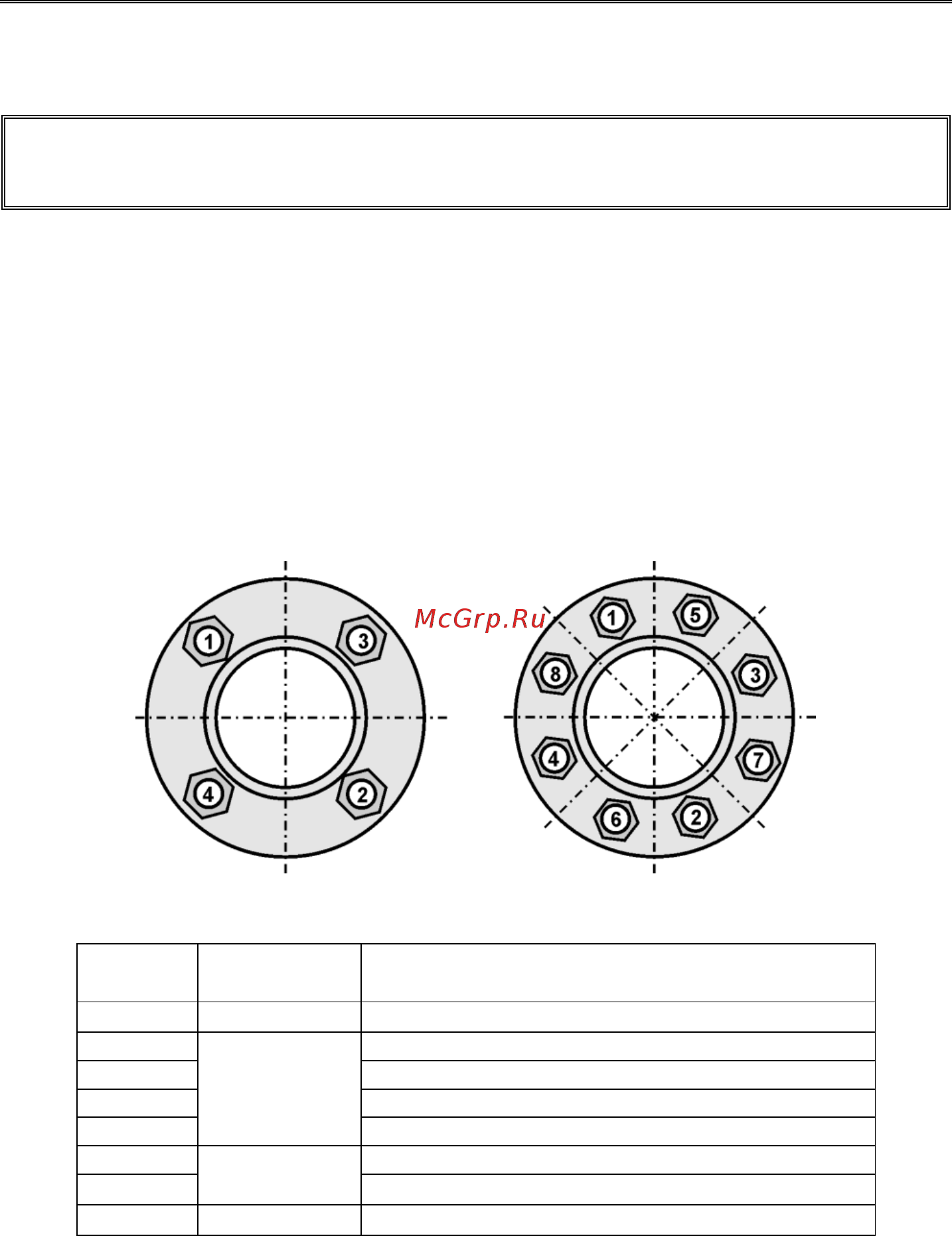

Затяжку шпилек и гаек, крепящих ПРЭМ на трубопроводе, производить равномерно,

поочерёдно, по диаметрально противоположным парам (рис. 12). При этом необходимо

избегать применения чрезмерно больших усилий во избежание деформации футеровки

ПРЭМ. Закручивание гаек осуществляется за три прохода. За первый проход затяжку

выполнять крутящим моментом 0,5 Mк, за второй проход – 0,8 Mк и за третий проход –

1.0 Mк. Моменты силы при закручивании гаек приведены в табл. 2.

Рисунок 12

Таблица 2 Рекомендуемые моменты силы при закручивании гаек

Ду

Болты

(шпильки)

Моменты силы при закручивании гаек Мк,

Нм

4М12

4М16

4М16 или

8М16

100

150

8М20
