Iek CONTROL-H800 380В 3Ф 0,75-1,5кВт CNT-H800D33FV0075-015TE [21/95] Указания по установке
![Iek CONTROL-H800 380В 3Ф 0,75-1,5кВт CNT-H800D33FV0075-015TE [21/95] Указания по установке](/views2/1520050/page21/bg15.png)
20
3.2 Инструкция по установке
3.2.1 Указания по установке
Ставьте преобразователь вертикально для более эффективного охлаждения.
3.2.2 Установка преобразователя
3.2.2.1 Установка одиночного преобразователя

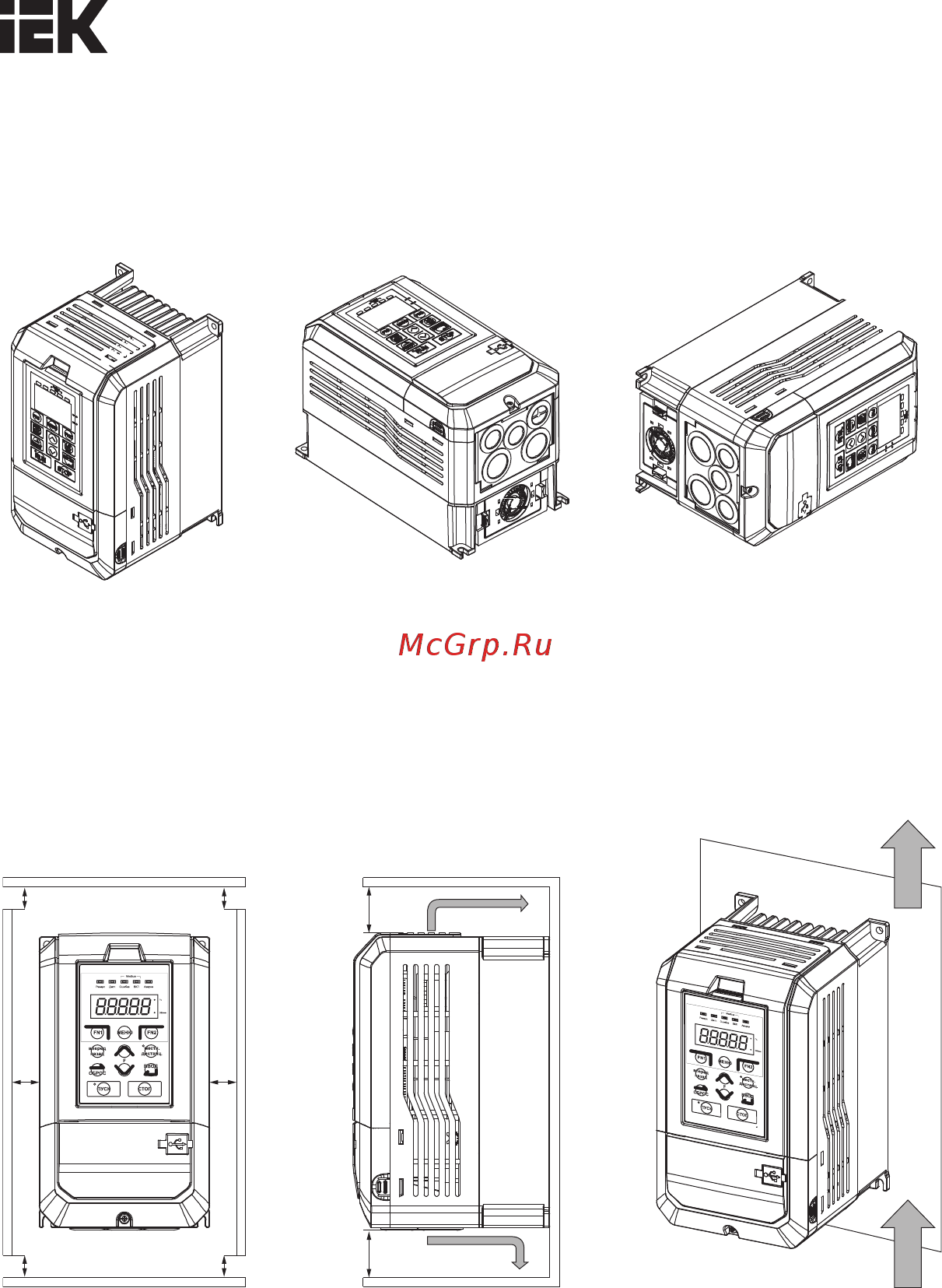

Устанавливать преобразователь, как показано ниже, чтобы оставить пространство для цирку-
ляции воздуха и присоединения кабеля.
A – минимум 50 мм; B – минимум 30 мм; C – минимум 150 мм
Рисунок 3.2. Установка преобразователя
ПРИМЕЧАНИЕ: некоторое пространство необходимо для корпусов IP00 и NEMA 1.
Да Нет Нет
B B
А
А
C
C
А
А
a. Вертикальное положение
Рисунок 3.1 Порядок установки
b. Горизонтальное положение c. Положение на боку
