3.4 Защита
3.4.1 Защита преобразователя и входного кабеля от короткого замыкания
Защита от короткого замыкания
Преобразователь и входной кабель следует защитить от короткого замыкания при помощи
плавких предохранителей. См. рисунок ниже.
ЭД
Предохранит ели
Входные кабели

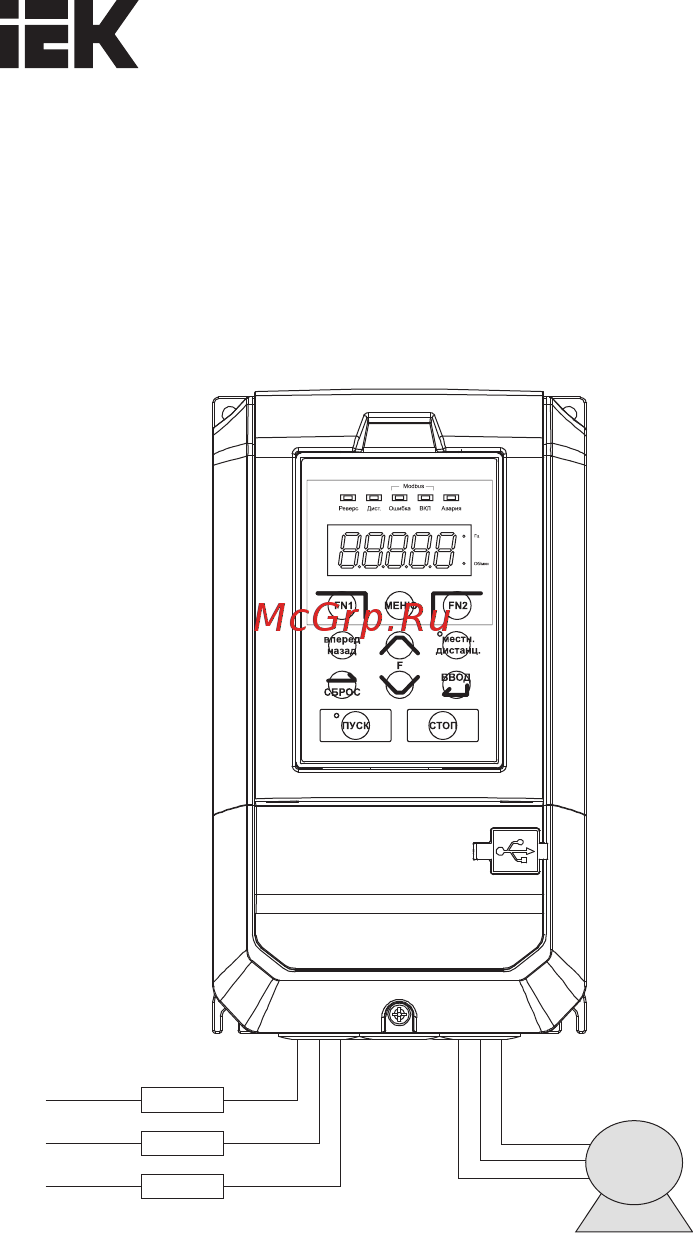

Рисунок 3.4. Установка плавких предохранителей
3.4.2 Защита электродвигателя и выходного кабеля от короткого замыкания
Защита от короткого замыкания
Если сечение соединительных проводов подобрано в соответствии с номинальным током пре-
образователя, преобразователь сам обеспечит полную защиту электродвигателя и соедини-
тельных проводов от короткого замыкания.
ПРИМЕЧАНИЕ: если один преобразователь подключен более чем к одному электродвигателю,
потребуется установка отдельного выключателя на случай перегрева или обрыва цепи.
3.5. Дистанционное использование кнопочной панели
Панель, установленная на преобразователе, для облегчения работы может быть снята и под-
ключена к преобразователю с помощью кабеля, если преобразователь установлен в труднодо-
ступное место.
