Iek CONTROL-H800 380В 3Ф 0,75-1,5кВт CNT-H800D33FV0075-015TE [33/95] Соединение цифрового входа
![Iek CONTROL-H800 380В 3Ф 0,75-1,5кВт CNT-H800D33FV0075-015TE [33/95] Соединение цифрового входа](/views2/1520050/page33/bg21.png)
32

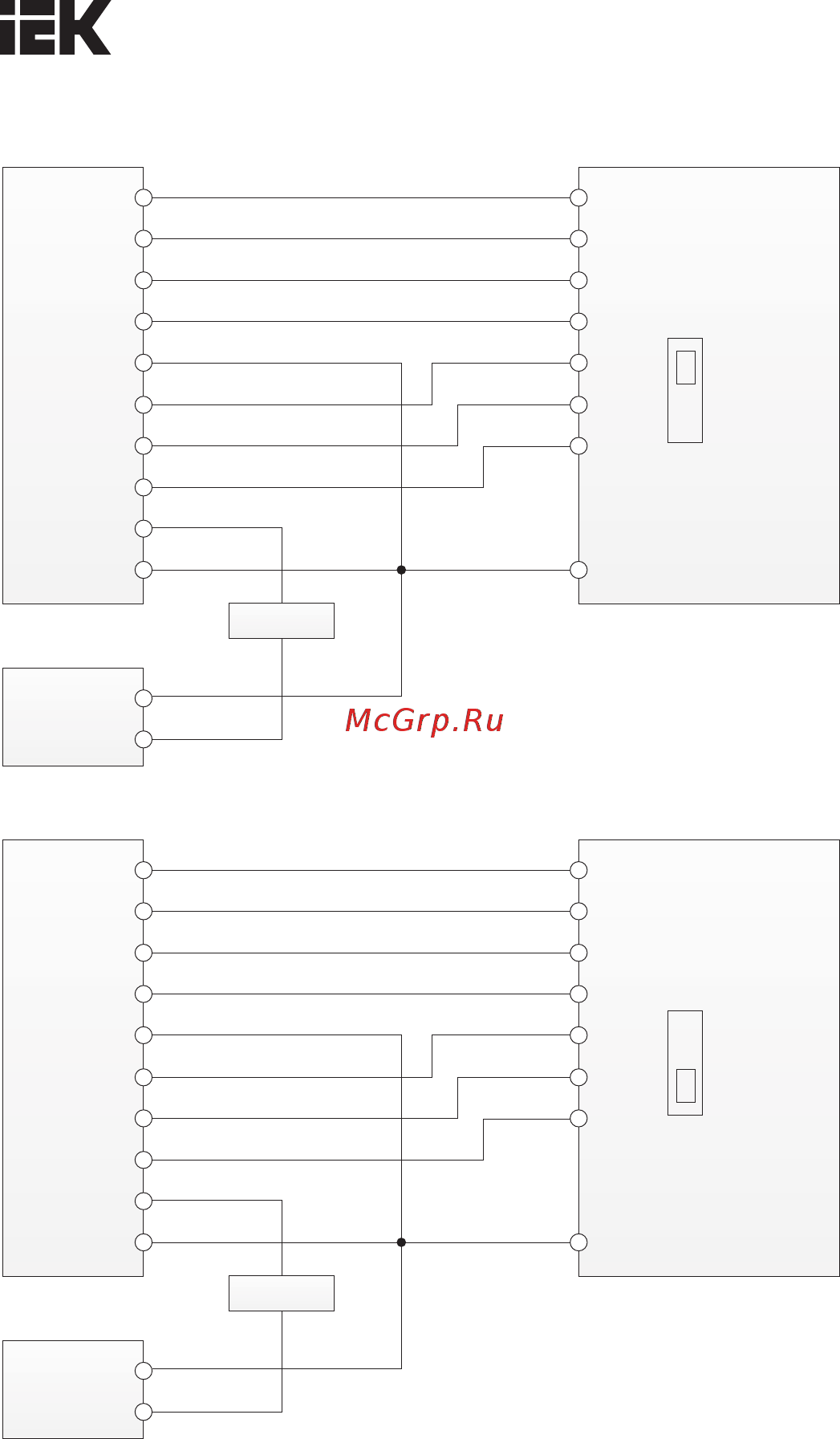

4.3.2.1 Соединение цифрового входа
P
LC(Высокий уровень/Источник/PNP)
YO
Y1
Y2
Y3
COM0 / V0
Y4
Y5
Y6
Y7
COM1 / V1
Нагрузка
DC24V
DC0V
Соединение многофункциональных входов 1
В
нешний источник питания
S1
S2
S3
S4
S5
S6
S7
SC (24V)
Источник (PNP)
Приёмник (NPN)
NPN / PNPS
Переключатель
CONTROL-H800
P
LC (Низкий уровень/Источник/PNP)
YO
Y1
Y2
Y3
COM0
Y4
Y5
Y6
Y7
COM1
DC24V
DC0V
S1
S2
S3
S4
S5
S6
S7
SC (0V)
CONTROL-H800
Соединение многофункциональных входов 2
Внешний источник питания
Нагрузка
Источник (PNP)
Приёмник (NPN)
NPN / PNPS
Переключатель
