4.4 Подключение входов/выходов

4.4.1 Выбор режима NPN и PNP

С помощью переключателя «приемник/источник» на панели управления для настройки режи-

мов NPN/PNP многофункциональных цифровых входов S1–S8 (по умолчанию установлен

режим: NPN)

Приемник Источник

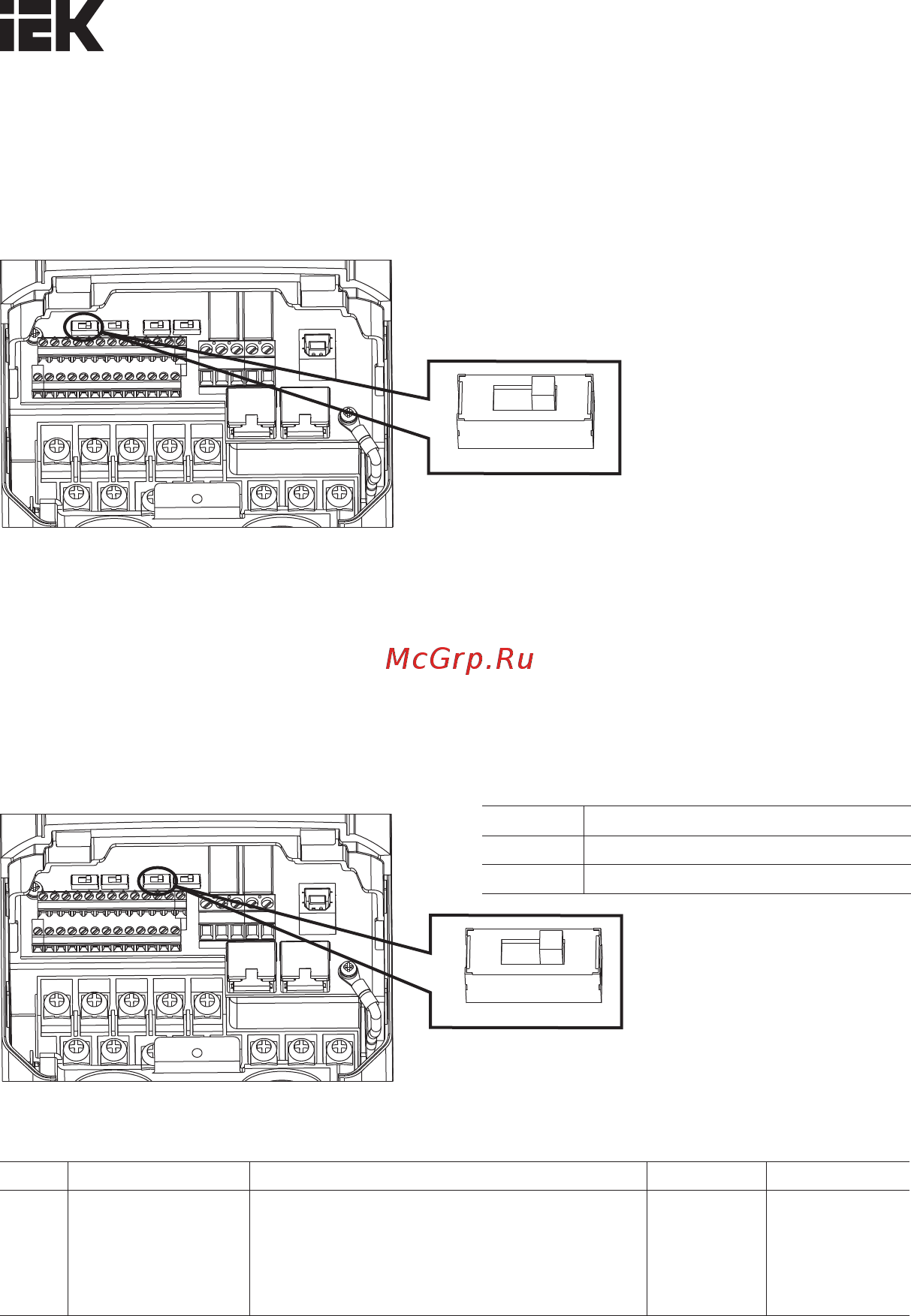

Рисунок 4.4.1. Переключатель «приемник/источник»

4.4.2 Выбор входа по напряжению/току на панели А2

На панели А2 выбрать режим входа для напряжения или тока

• Для выбора входа по току установите переключатель A2 в положение I и задайте для параметра E3–06

на 0 (0–20 мА) или 1 (4–20 мА).

• Для выбора входа по напряжению установите переключатель A2 в положение V и задайте для параме-

тра E3–06 на 2 (0–10 В) или 3 (0–5 В).

V I

Рисунок 4.4.2. Переключатель A2

Таблица 4.4.2 Параметр E3–06

№ Параметр Значение Настройки По умолчанию

E3–06 Контакт A2 выбор

уровня сигнала

Выбор уровня сигнала для контакта A2.

0: 0 ÷ 20 мА

1: 4 ÷ 20 мА

2: 0 ÷ 10 В

3: 0 ÷ 5 В

0, 1, 2, 3 1

Таблица 4.4.1 Установка переключателя A2

Установка Значение

V Вход напряжения (0–10 В или 0–5 В)

I Вход тока (4–20 мА или 0–20 мА)
