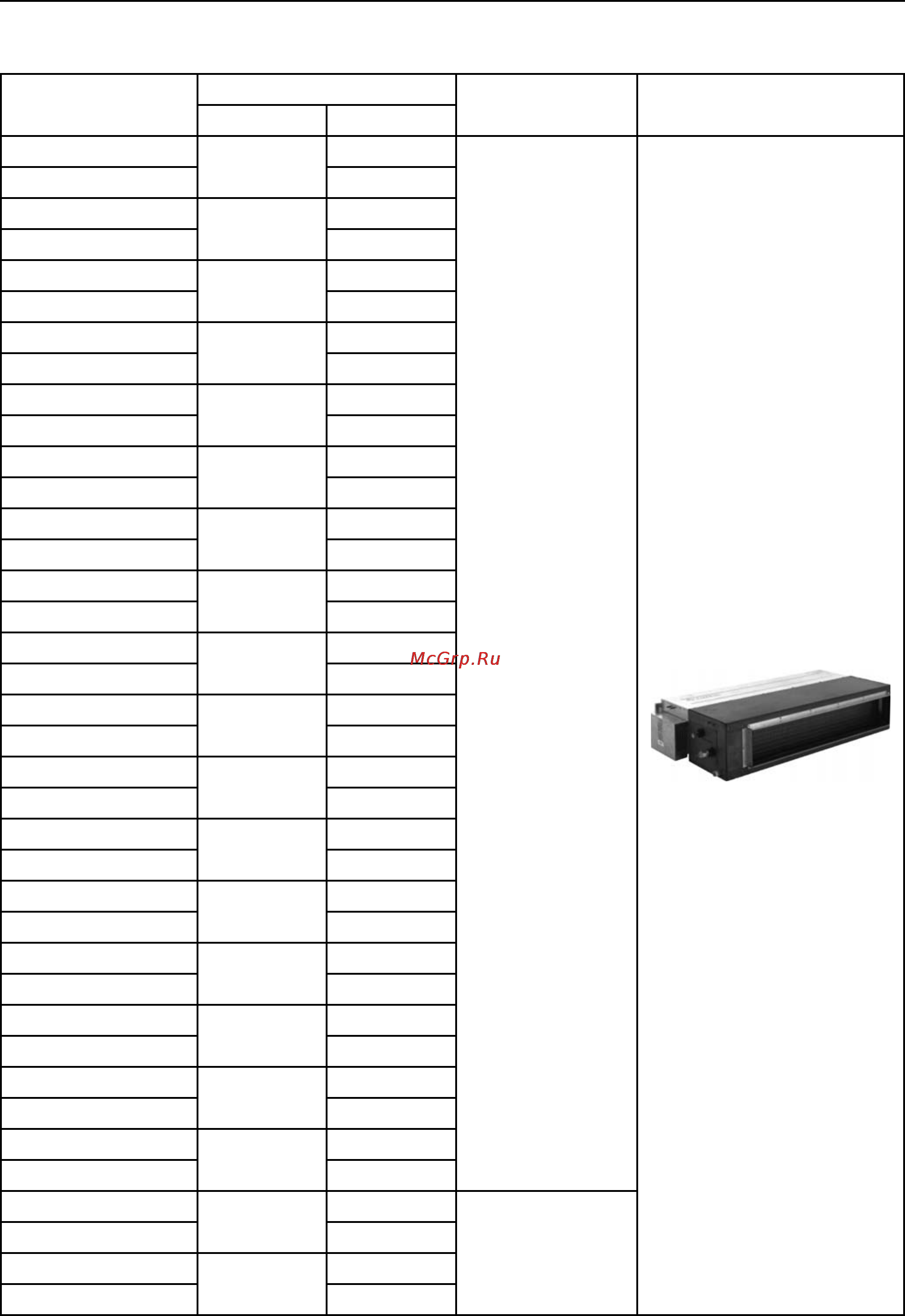

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm
3.2.5 Внутренние блоки канального типа
Таблица 3.6
Модель
Производительность, кВт
Параметры
электропитания
Внешний вид
холод тепло
GMV-R22P/Na-K
2,3
2,5
~220-230В/50Гц
GMVL-R22P/Na-K* -
GMV-R25P/Na-K
2,5
2,9
GMVL-R25P/Na-K -
GMV-R28P/Na-K
2,8
3,2
GMVL-R28P/Na-K -
GMV-R32P/Na-K
3,2
3,6
GMVL-R32P/Na-K -
GMV-R36P/Na-K
3,6
4,0
GMVL-R36P/Na-K -
GMV-R40P/Na-K
4,0
4,5
GMVL-R40P/Na-K -
GMV-R45P/Na-K
4,5
5,0
GMVL-R45P/Na-K -
GMV-R50P/Na-K
5,0
5,8
GMVL-R50P/Na-K -
GMV-R56P/Na-K
5,6
6,3
GMVL-R56P/Na-K -
GMV-R63P/Na-K
6,3
6,9
GMVL-R63P/Na-K -
GMV-R71P/Na-K
7,1
7,9
GMVL-R71P/Na-K -
GMV-R80P/Na-K
8,0
8,8
GMVL-R80P/Na-K -
GMV-R90P/Na-K
9,0
9,9
GMVL-R90P/Na-K -
GMV-R100P/Na-K
10,0
11,0
GMVL-R100P/Na-K -
GMV-R112P/Na-K
11,2
12,5
GMVL-R112P/Na-K -
GMV-R125P/Na-K
12,5
13,5
GMVL-R125P/Na-K -
GMV-R140P/Na-K
13,9
14,9
GMVL-R140P/Na-K -
GMV-R224P/Na-K
22,4
24,9
3ф/380-
415В/50Гц
GMVL-R224P/Na-K -
GMV-R280P/Na-K
28,0
30,0
GMVL-R280P/Na-K -
* Примечание — Модели с индексом «L» работают только на охлаждение
