58
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

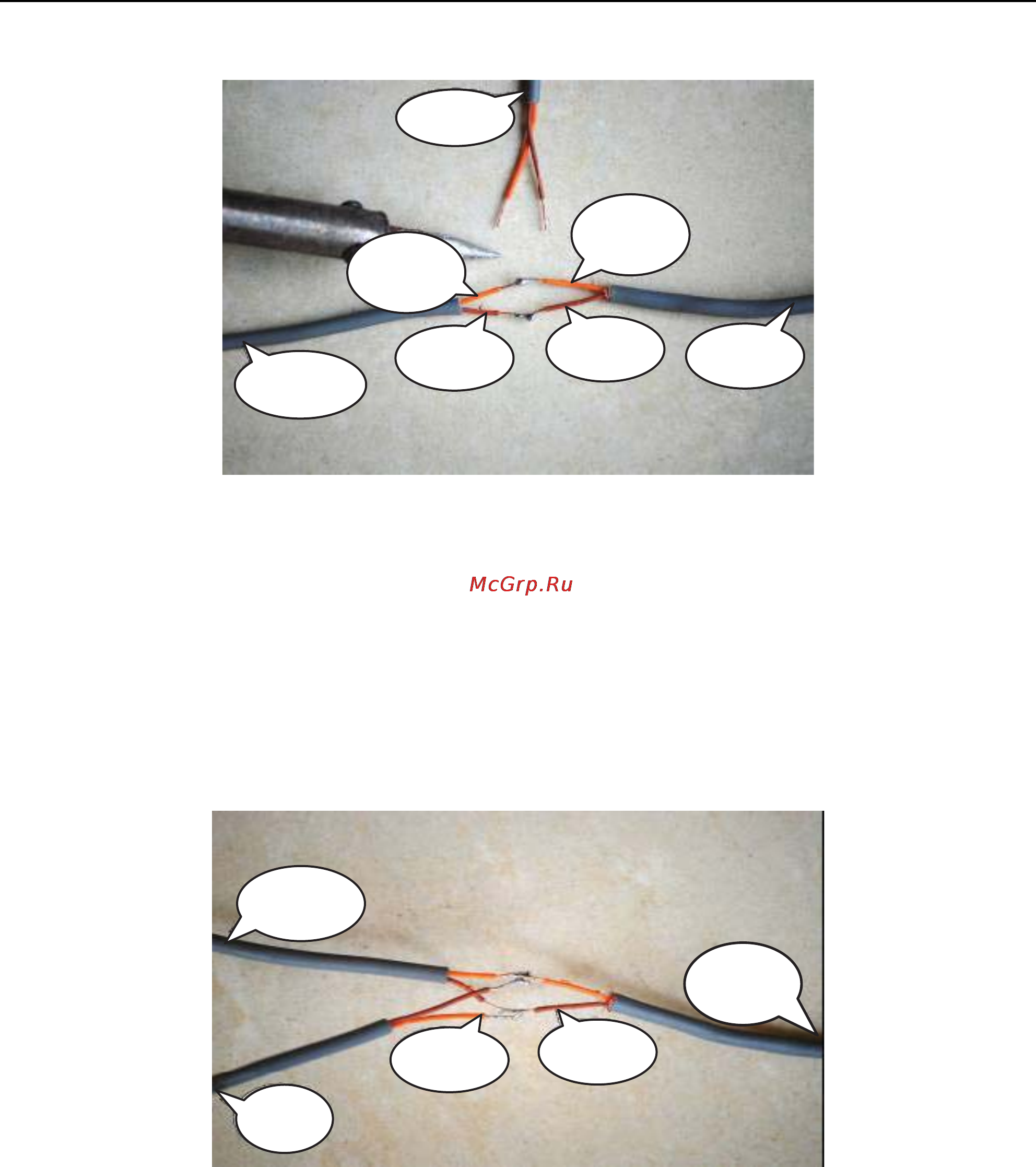

c) Припаяйте концы проводов кабелей внутреннего и наружного блоков (Рис. 7.18).
К порту
COM 1
К наружному
блоку
К внутреннему
блоку
Коричневый
Коричневый
Желтый
Желтый
Рис. 7.18
d) Припаяйте концы к месту соединения концы проводов кабеля блока коммутации
COM1.
Внимание! Кабель блока коммутации COM1 припаивается следующим образом:
Коричневый провод кабеля COM1 припаивается к желтым проводам кабелей вну-
треннего (IDU) и наружного (ODU) блоков. А желтый провод кабеля COM1 припаивает-
ся к коричневым проводам кабелей внутреннего (IDU) и наружного (ODU) блоков. (Рис.
7.19).
Коричневый
Желтый
К внутреннему
блоку
К порту
COM 1
К наружному
блоку
Рис. 7.19
