57
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm
К центральному
пульту
К следующему
блоку
коммутации
К блокам
кондиционирования

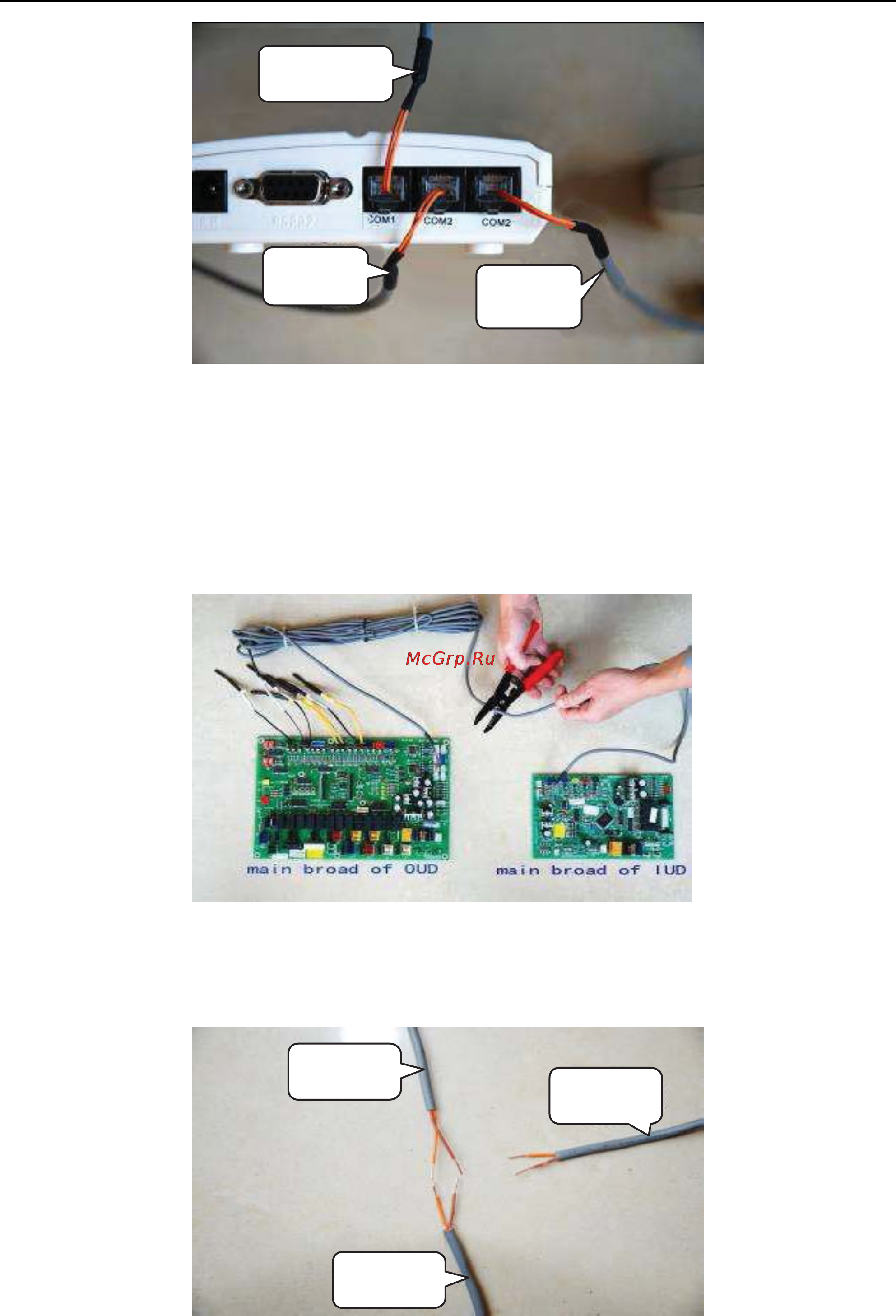

Рис. 7.15
7.6.2 Подключение кабеля блока коммутации от разъема COM1 к блокам возмож-
но двумя способами: 1-й способ — пайкой, второй — использованием трехштекерного
разъема.
7.6.2.1 Подключение методом пайки:
a) Разрежьте кабель, соединяющий платы наружного и внутреннего блоков (рис. 7.16).
Рис. 7.16
b) Зачистите и залудите концы проводов кабелей (рис. 7.17).
К наружному
блоку
К внутреннему
блоку
К порту
COM 1 блока
коммутации
Рис. 7.17
