Gree GMV-D4 [54/112] Схема подключения при централизованном управлении с персонального ком пьютера 7 для удаленного мониторинга системой необходимо использовать персональный компьютер отвечающий требо...
![Gree GMV-D4 [54/112] Схема подключения при централизованном управлении с персонального ком пьютера 7 для удаленного мониторинга системой необходимо использовать персональный компьютер отвечающий требованиям по программному обслуживанию системы см ин струкцию для подключения gmv к пк 7 для управления с пк используется специальная программа gmv gree которая работает на базе программы inter base 7 для подключения к пк используется преобразователь интерфейса rs232 485 и блок коммутации me30 23 e2 см рис 7 2](/views2/1052474/page54/bg36.png)
54
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm
7.4.2 Для подключения пульта централизованного управления к системе кондициони-
рования GMV-Rm применяется блок коммутации модели ME30-00/E2.

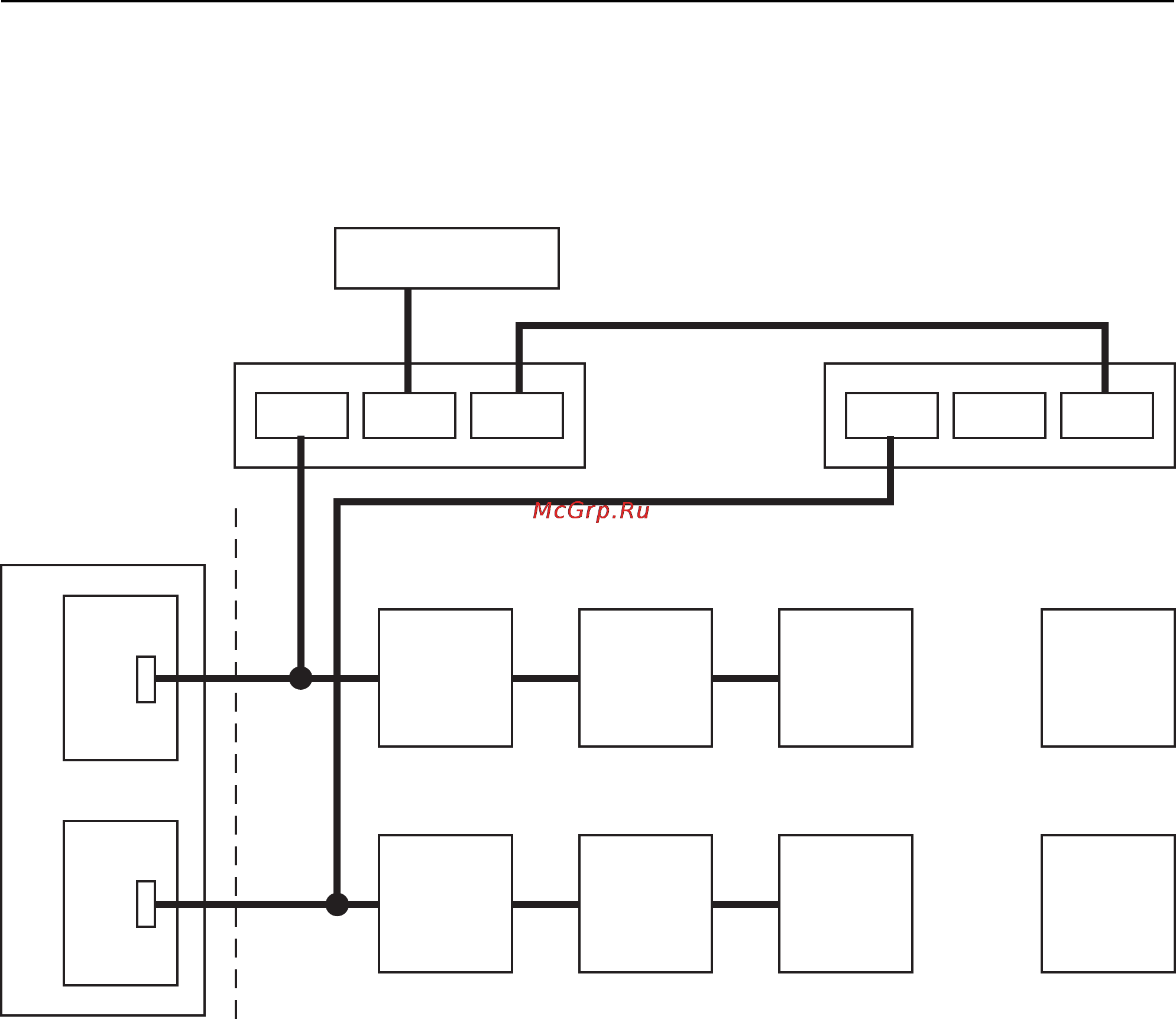

7.4.3 Для каждого наружного блока при подключении пульта CE51-24/E2 использу-
ется один блок коммутации, или два блока, если в наружном блоке две платы управле-
ния (рис. 7.11).
CN16
(CN15)
Блок №1
CN16
(CN15)
Блок №2
CN16
(CN15)
Блок №3
CN16
(CN15)
Блок №16
. . .
CN16
(CN15)
Блок №1
CN16
(CN15)
Блок №2
CN16
(CN15)
Блок №3
CN16
(CN15)
Блок №16
. . .
CN1
S2
CN1
S2
Наружный блок
Внутренние блоки
COM1 COM2 COM2 COM1 COM2 COM2
CE5124/E2
Центральный пульт
Блок коммутации
ME3000/E2
Блок коммутации
ZJ301W
Рис. 7.11
7.4.4 Максимальная длина кабеля управления кабеля до 800 м (без ретранслятора-
усилителя).
7.4.5 Если применяется не экранированный кабель управления, то между ними и си-
ловым кабелем питания должно быть расстояние не менее 15 см.
7.5 Схема подключения при централизованном управлении с персонального ком-
пьютера.
7.5.1 Для удаленного мониторинга системой необходимо использовать персональный
компьютер отвечающий требованиям по программному обслуживанию системы. См. Ин-
струкцию для подключения GMV к ПК.
7.5.2 Для управления с ПК используется специальная программа GMV Gree, которая
работает на базе программы Inter Base.
7.5.3 Для подключения к ПК используется преобразователь интерфейса RS232-485 и
блок коммутации ME30-23/E2 (см. рис. 7.12).
