11
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

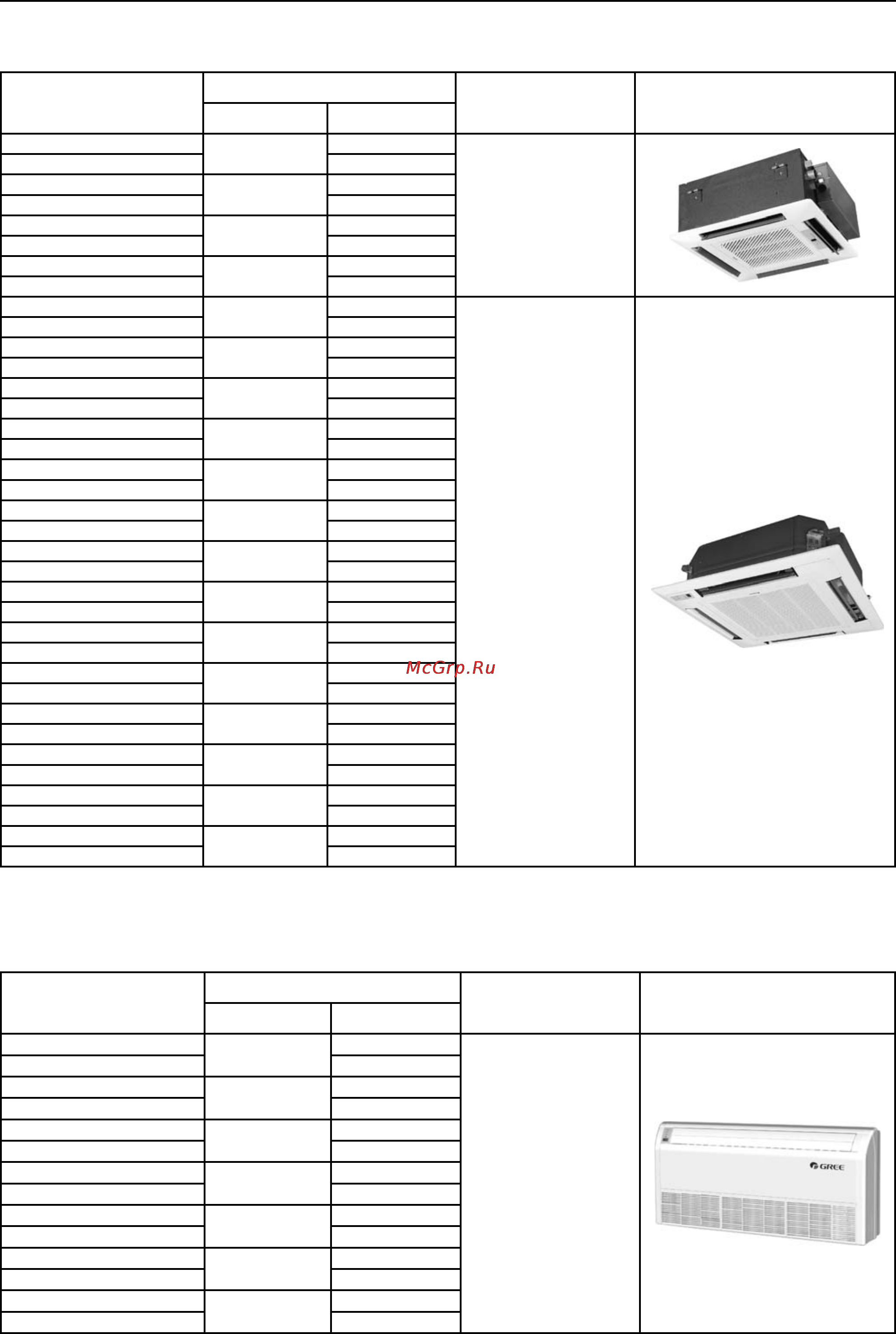

3.2.3 Внутренние блоки кассетного типа 4-х струйные.
Таблица 3.4
Модель
Производительность, кВт
Параметры
электропитания
Внешний вид
холод тепло
GMV-R22T/NaA-K
2,2
2,5
~220-230В/50Гц
GMVL-R22T/NaA-K -
GMV-R28T/NaA-K
2,8
3,2
GMVL-R28T/NaA-K -
GMV-R36T/NaA-K
3,6
4,0
GMVL-R36T/NaA-K -
GMV-R45T/NaA-K
4,5
5,0
GMVL-R45T/NaA-K -
GMV-R28T/Na-K
2,8
3,2
~220-230В/50Гц
GMVL-R28T/Na-K -
GMV-R32T/Na-K
3,2
3,6
GMVL-R32T/Na-K -
GMV-R36T/Na-K
3,6
4,0
GMVL-R36T/Na-K -
GMV-R45T/Na-K
4,5
5,0
GMVL-R45T/Na-K -
GMV-R50T/Na-K
5,0
5,8
GMVL-R50T/Na-K -
GMV-R56T/Na-K
5,6
6,3
GMVL-R56T/Na-K -
GMV-R63T/Na-K
6,3
7,0
GMVL-R63T/Na-K -
GMV-R71T/Na-K
7,1
7,9
GMVL-R71T/Na-K -
GMV-R80T/Na-K
8,0
8,0
GMVL-R80T/Na-K -
GMV-R90T/Na-K
9,0
9,9
GMVL-R90T/Na-K -
GMV-R100T/Na-K
10,0
11,0
GMVL-R100T/Na-K -
GMV-R112T/Na-K
11,2
11,5
GMVL-R112T/Na-K -
GMV-R125T/Na-K
12,5
12,5
GMVL-R125T/Na-K -
GMV-R140T/Na-K
14,0
14,5
GMVL-R140T/Na-K -
* Примечание — Модели с индексом «L» работают только на охлаждение.
3.2.4 Внутренние блоки напольно-потолочного типа.
Таблица 3.5
Модель
Производительность, кВт
Параметры
электропитания
Внешний вид
холод тепло
GMV-R28Zd/NaB-K
2,8
3,2
~220-230В/50Гц
GMVL-R28Zd/NaB-K
-
GMV-R36Zd/NaB-K
3,6
3,6
GMVL-R36Zd/NaB-K
-
GMV-R50Zd/NaB-K
5,0
5,8
GMVL-R50Zd/NaB-K
-
GMV-R71Zd/NaB-K
7,1
7,9
GMVL-R71Zd/NaB-K
-
GMV-R90Zd/NaB-K
9,0
9,9
GMVL-R90Zd/NaB-K
-
GMV-R112Zd/NaB-K
11,2
12,5
GMVL-R112Zd/NaB-K
-
GMV-R125Zd/NaB-K
12,5
13,5
GMVL-R125Zd/NaB-K
-
* Примечание — Модели с индексом «L» работают только на охлаждение.
