34
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm
6 ГИДРАВЛИЧЕСКАЯ СХЕМА СИСТЕМЫ

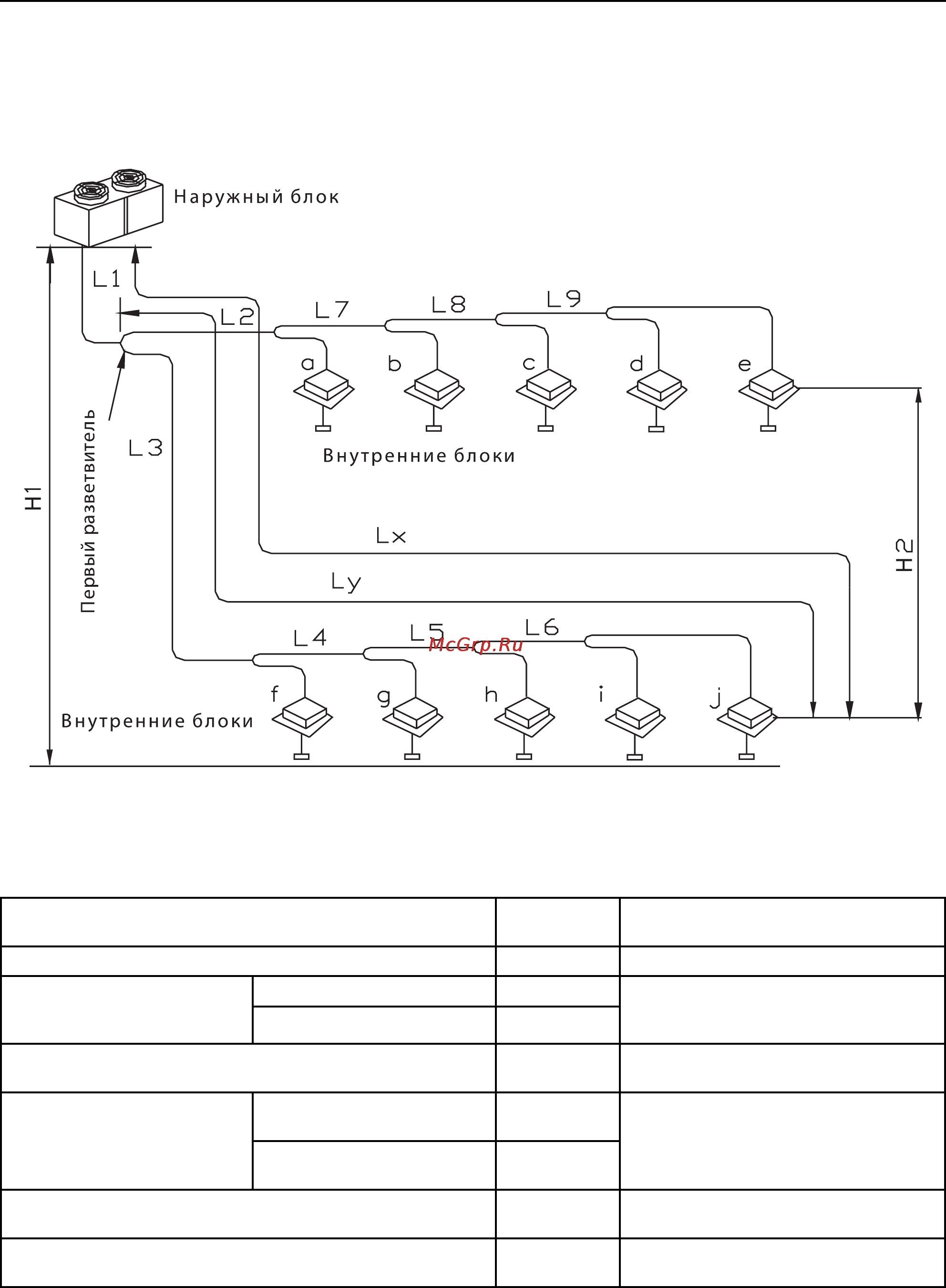

6.1 Схема гидравлической трассы системы приведена на рис. 6.1. Параметры трассы в
соответствие с таблицей 6.1.
Рис. 6.1
Таблица 6.1
Параметр системы
Значение па-
раметра, м
См. рис. 6.1
Общая фактическая длина трассы, не более 500 L1+L2+ L3+ L4+…+ L9+a+b+…i+j
Максимальная длина от на-
ружного блока до самого уда-
ленного внутреннего
фактическая 150
Lx = L1+L3+ L4+ L5+ L6+j
эквивалентная 175
Максимальная эквивалентная длина трассы от первого раз-
ветвителя до самого удаленного внутреннего блока
40 L3+ L4+ L5+ L6+j
Максимальный перепад по
высоте между наружным и
внутренними блоками
Наружный блок выше вну-
тренних
50
H1
Наружный блок ниже вну-
тренних
40
Максимальный перепад по высоте между внутренними бло-
ками
15 H2
Максимальное расстояние от первого разветвителя до по-
следнего внутреннего блока
40 Ly
