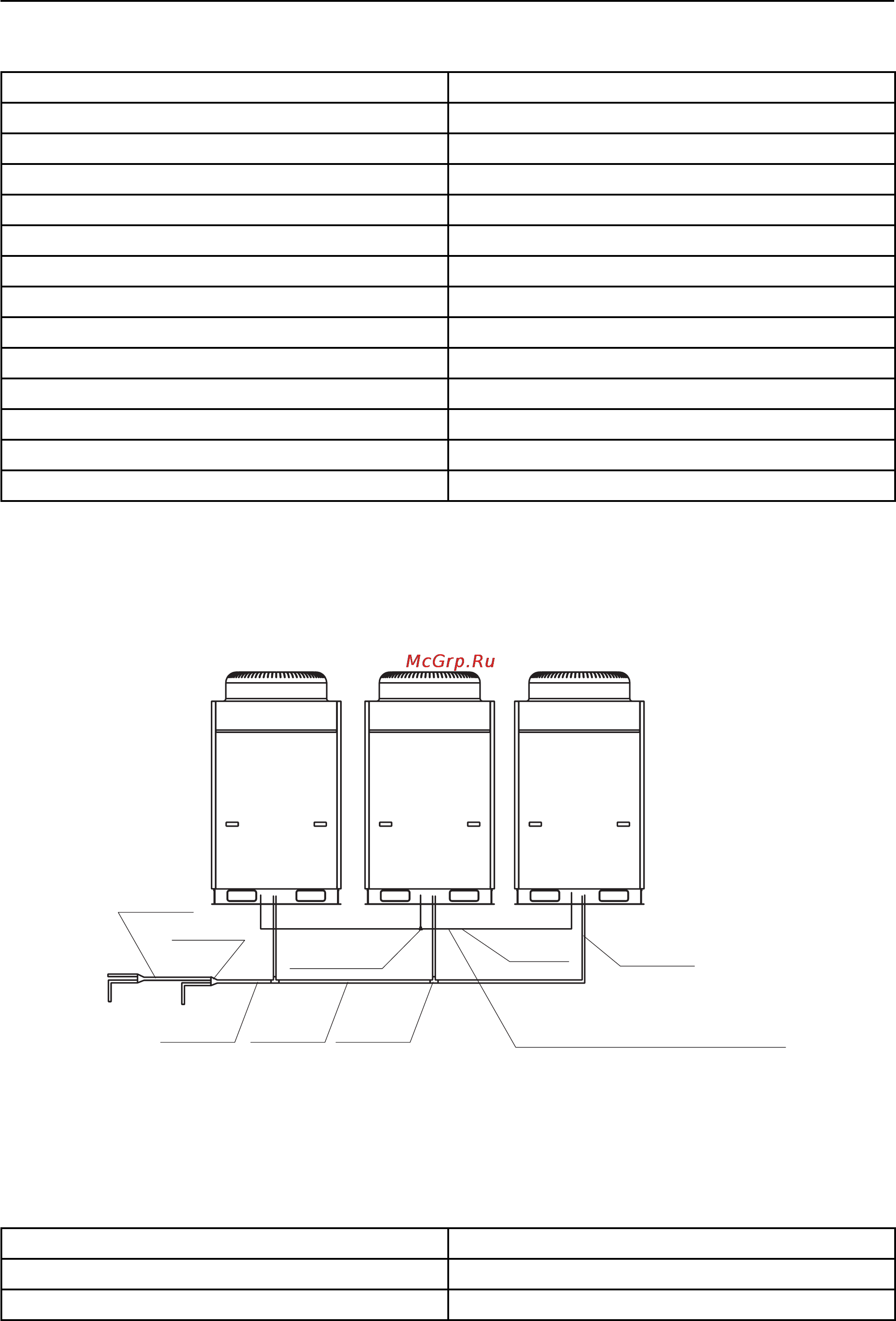

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm
6.2 Параметры медных труб, применяемые в системе.
Таблица 6.2
Наружный диаметр трубы, мм (дюйм) Толщина стенки, мм
6,35 (1/4”) ≥0,8
9,52 (3/8”) ≥0,8
12,7 (1/2”) ≥0,8
15,87 (5/8”) ≥1,0
19,05 (3/4”) ≥1,0
22,2 (7/8”) ≥1,5
25,4 (1”) ≥1,5
28,6 (9/8”) ≥1,5
34,9 (11/8”) ≥1,5
38,1 (3/2”) ≥1,5
41,27 (13/8”) ≥1,5
44,45 (7/4”) ≥1,5
53,9 (17/8”) ≥1,5
6.3 Подбор тройников, разветвителей и труб гидравлической фреоновой трассы.
6.3.1 При модульной компоновке наружных блоков применяются комплекты тройни-
ков для газовой и жидкостной труб ML01 и ML02 см. рис. 6.2, 6.3 и таблицу 6.3.
Табл. 6.8
Табл. 6.6
Табл. 6.7
Табл. 6.4 Табл. 6.3
Маслоуравнивающий трубопровод
(см. п. 6.3.9)
Тройник 3/8"
Ø 3/8"
Табл. 6.5
Рис. 6.2
6.3.2 Подбор тройников производиться по таблице 6.3 в зависимости от суммарной
мощности наружных блоков.
Таблица 6.3
Диапазон индекса производительности, С Тип тройника
224≤С≤960 ML01
960<С ML02
