ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

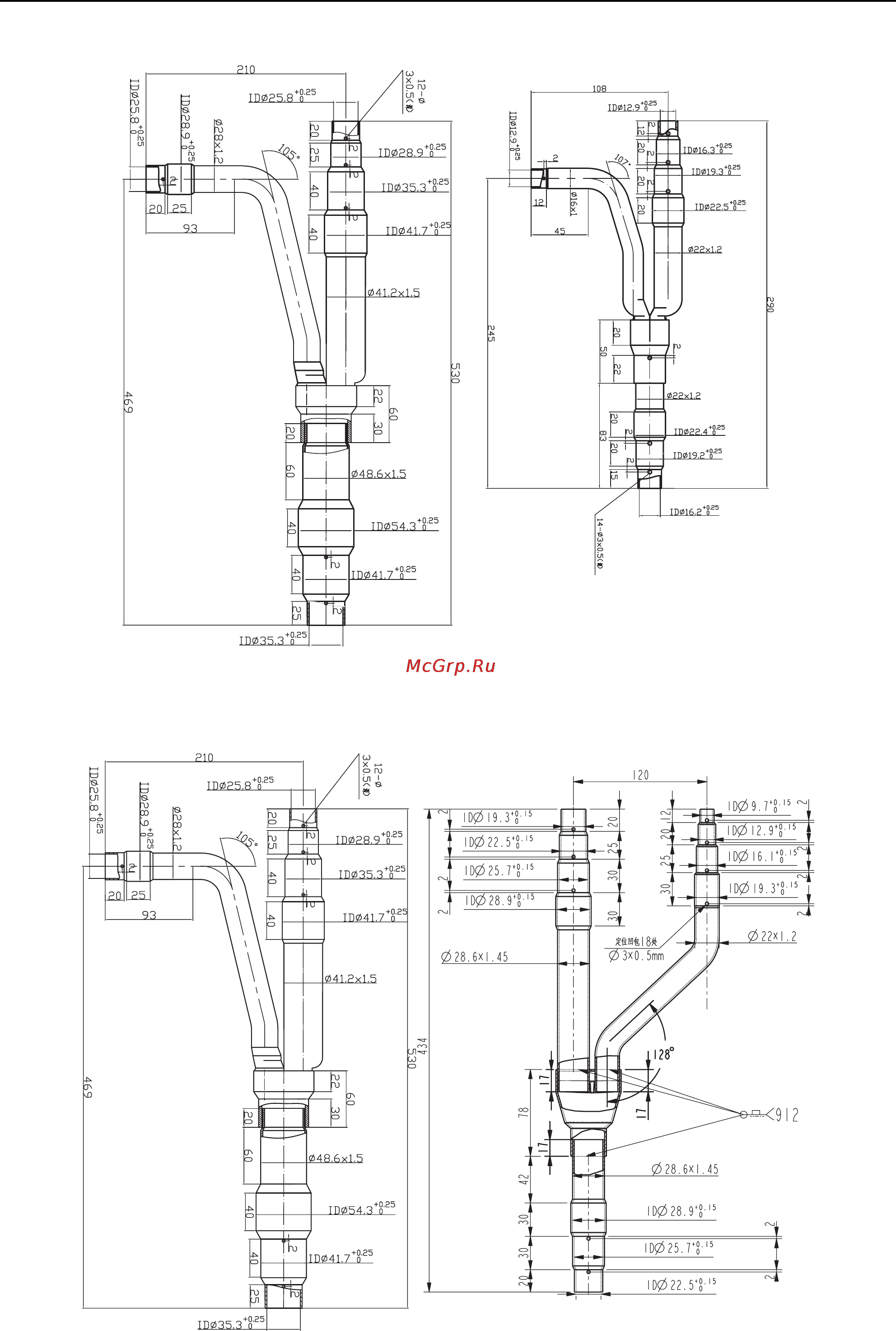

6.3.2.1 Геометрические параметры комплекта тройников ML01 (рис. 6.3).

Рис. 6.3

6.3.2.1 Геометрические параметры комплекта тройников ML02 (рис. 6.4).

Рис. 6.4
