55
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm
Блоки
коммутации
ME30-23/E2
Блоки
коммутации
ME30-23/E2
Блоки
коммутации
ME30-23/E2
Блоки
коммутации
ME30-23/E2
Блоки
коммутации
ME30-23/E2
Блоки
коммутации
ME30-23/E2
Персональ-
ный
компьютер
Преобразо-
ватель
RS232-485
Рис. 7.12

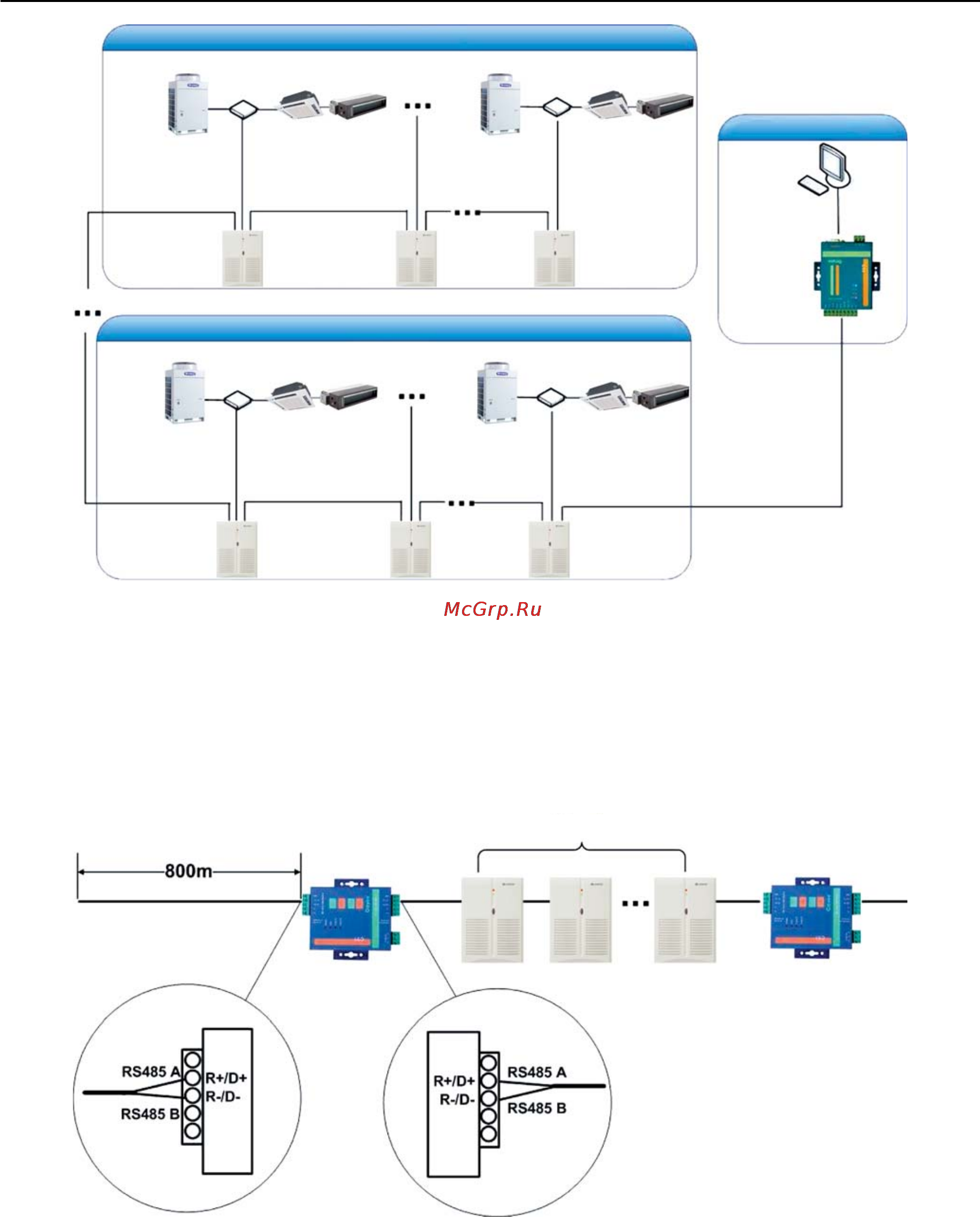

7.5.4 Если длина кабеля управления более 1000 м необходимо через каждые 800 м
устанавливать ретранслятор (Repeater) (см. схему рис 7.13).
Ретранслятор необходимо устанавливать также через каждые 30 шт блоков коммута-
ции ME30-23/E2 в системе.
Ретранслятор
RS-422/485
Ретранслятор
RS-422/485
30 штук
Рис. 7.13
