ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

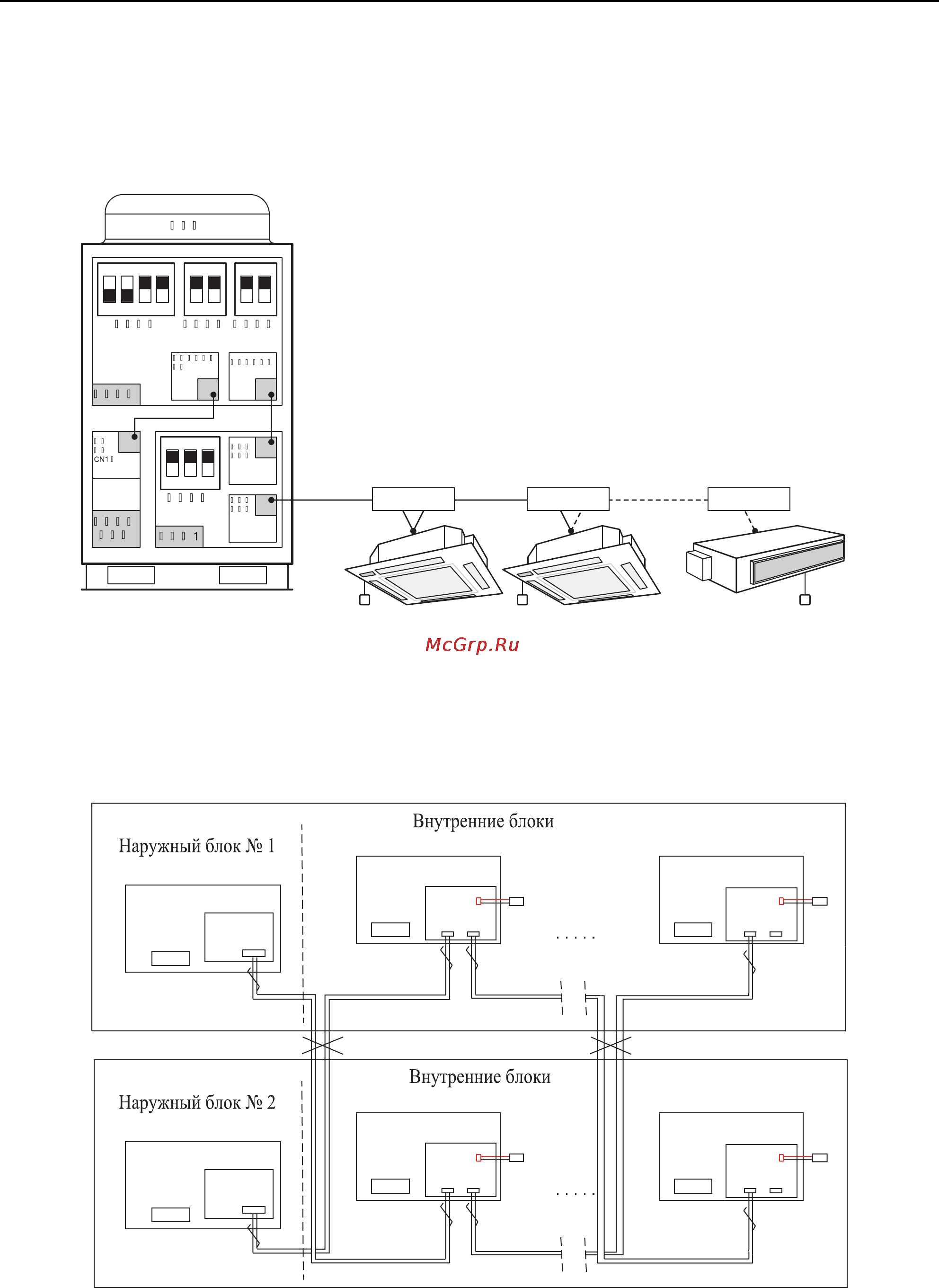

7.2 Схема подключения межблочного кабеля управления.
7.2.1 Наружный и внутренние блоки коммутируются последовательно кабелем управ-
ления (экранированная 2-х жильная витая пара)(рис. 7.1).
7.2.2 К одной плате управления наружного блока возможно подключение до 16-ти вну-
тренних блоков.
COM-OUT3
1234
ON DIP
12
ON
123
ON DIP
12
ON
SW1 SW2 SW3
S2
CN16
CN17
CN18
CN11
CN12
CN13
CN2
CN3
CN1
A
B
A
B
A
B
A
B
A
B
2
2
22
2.ON1.ON
2
NO.N,(16max)
…
CN15 CN16 CN15 CN16 CN15 CN16
Рис. 7.1
7.2.3 При прокладке кабеля управления не допускается перекрестная его прокладка
(рис. 7.2).
CN1
CN1
CN15 CN16
CN15 CN16
CN15 CN16
CN15 CN16
Рис. 7.2
