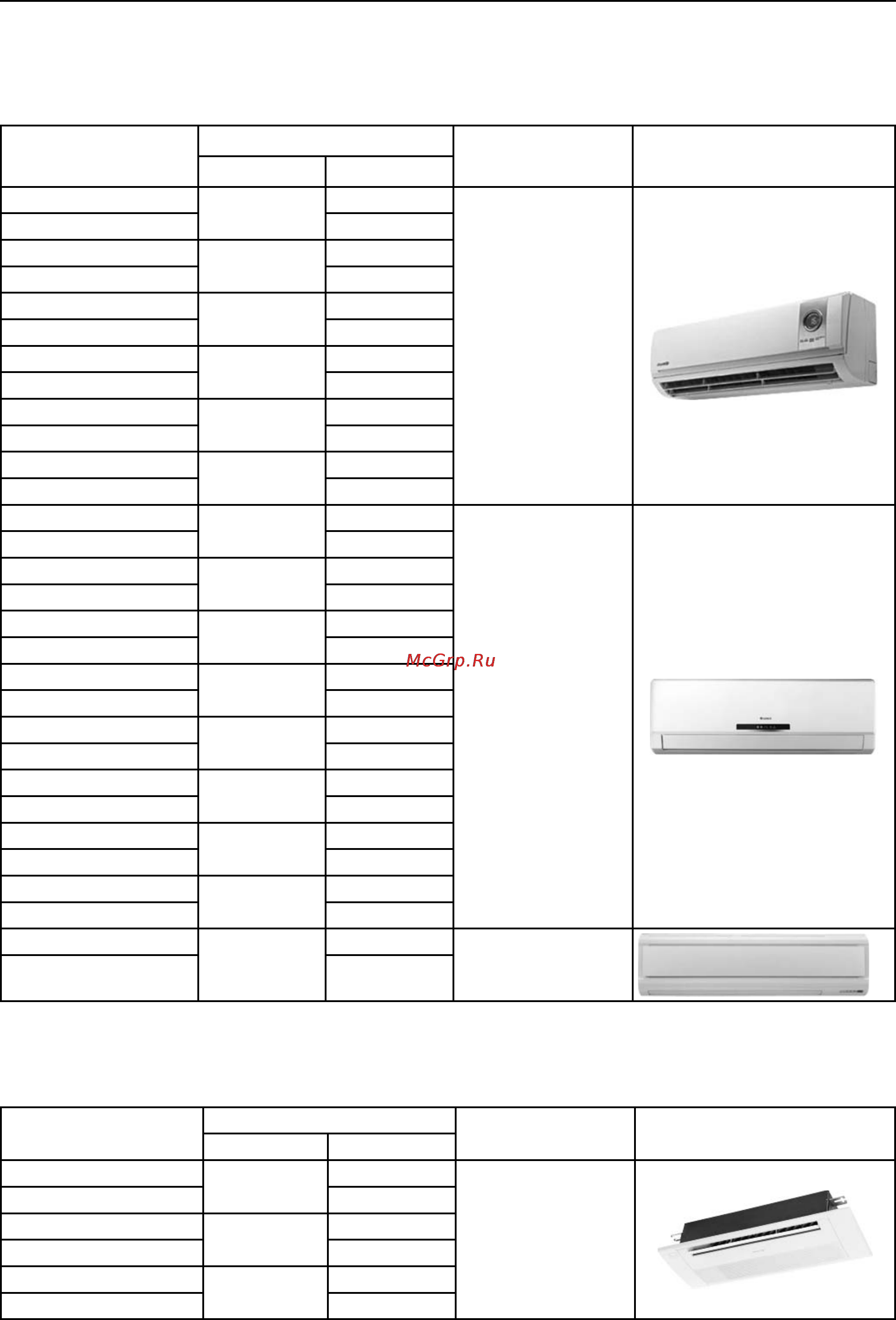

10
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm
3.2 Внутренние блоки.
3.2.1 Внутренние блоки настенного типа.
Таблица 3.2
Модель
Производительность, кВт
Параметры
электропитания
Внешний вид
холод тепло
GMV-R22G/NaB-K
2,3
2,5
~220-230В/50Гц
GMVL-R22G/NaB-K* -
GMV-R28G/NaB-K
2,8
3,2
GMVL-R28G/NaB-K -
GMV-R36G/NaB-K
3,6
4,0
GMVL-R36G/Na-K -
GMV-R45G/NaB-K
4,5
5,0
GMVL-R45G/Na-K -
GMV-R50G/NaB-K
5,0
5,8
GMVL-R50G/NaB-K -
GMV-R56G/NaB-K
5,6
6,3
GMVL-R56G/NaB-K -
GMV-R22G/NaG-K
2,2
2,5
~220-230В/50Гц
GMVL-R22G/NaG-K* -
GMV-R28G/NaG-K
2,8
3,2
GMVL-R28G/NaG-K -
GMV-R36G/NaG-K
3,6
4,0
GMVL-R36G/NaG-K -
GMV-R45G/NaG-K
4,5
5,0
GMVL-R45G/NaG-K -
GMV-R50G/NaG-K
5,0
5,8
GMVL-R50G/NaG-K -
GMV-R56G/NaG-K
5,6
6,3
GMVL-R56G/NaG-K -
GMV-R63G/NaG-K
6,3
7,0
GMVL-R63G/NaG-K -
GMV-R71G/NaG-K
7,1
7,9
GMVL-R71G/NaG-K -
GMV-R80G/Na-K
8,0
8,8
~220-230В/50Гц
GMVL-R80G/Na-K
-
* Примечание — Модели с индексом «L» работают только на охлаждение.
3.2.2 Внутренние блоки кассетного типа одноструйные.
Таблица 3.3
Модель
Производительность, кВт
Параметры
электропитания
Внешний вид
холод тепло
GMV-R22Td/Na-K
2,2
2,5
~220-230В/50Гц
GMVL-R22Td/Na-K -
GMV-R28Td/Na-K
2,8
3,2
GMVL-R28Td/Na-K -
GMV-R36Td/Na-K
3,6
4,0
GMVL-R36Td/Na-K -
* Примечание — Модели с индексом «L» работают только на охлаждение.
