9
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

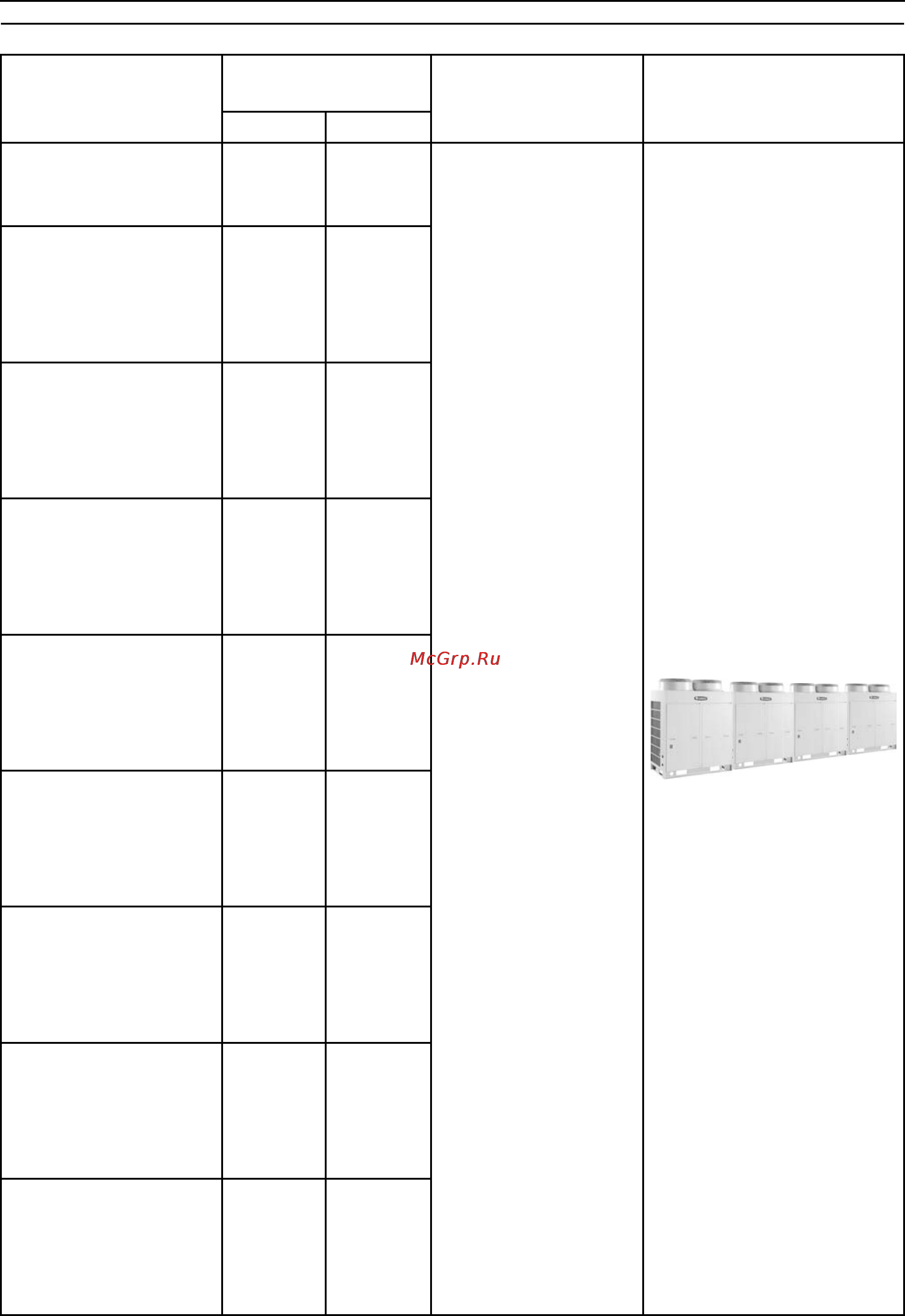

Продолжение таблицы 3.1
Модель
Производительность,
кВт
Параметры
электропитания
Внешний вид
холод тепло
GMV-Rm1600W4/Na-M
(GMV-Rm400W/Na-M
X 4)
160,0 175,0
~3ф/380-415В/50Гц
GMV-Rm1650W4/Na-M
(GMV-Rm400W/Na-M +
GMV-Rm400W/Na-M +
GMV-Rm400W/Na-M +
GMV-Rm450W/Na-M)
165,0 180,0
GMV-Rm1700W4/Na-M
(GMV-Rm400W/Na-M +
GMV-Rm400W/Na-M +
GMV-Rm400W/Na-M +
GMV-Rm504W/Na-M)
170,0 185,0
GMV-Rm1750W4/Na-M
(GMV-Rm400W/Na-M +
GMV-Rm400W/Na-M +
GMV-Rm450W/Na-M +
GMV-Rm504W/Na-M)
175,0 190,0
GMV-Rm1800W4/Na-M
(GMV-Rm400W/Na-M +
GMV-Rm400W/Na-M +
GMV-Rm504W/Na-M +
GMV-Rm504W/Na-M)
180,0 195,0
GMV-Rm1854W4/Na-M
(GMV-Rm400W/Na-M +
GMV-Rm450W/Na-M +
GMV-Rm504W/Na-M +
GMV-Rm504W/Na-M)
185,0 200,0
GMV-Rm1908W4/Na-M
(GMV-Rm400W/Na-M +
GMV-Rm504W/Na-M +
GMV-Rm504W/Na-M +
GMV-Rm504W/Na-M)
190,0 205
GMV-Rm1962W4/Na-M
(GMV-Rm450W/Na-M +
GMV-Rm504W/Na-M +
GMV-Rm504W/Na-M +
GMV-Rm504W/Na-M)
195,0 210
GMV-Rm2016W4/Na-M
(GMV-Rm504W/Na-M +
GMV-Rm504W/Na-M +
GMV-Rm504W/Na-M +
GMV-Rm504W/Na-M)
200,0 215,0
