59
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

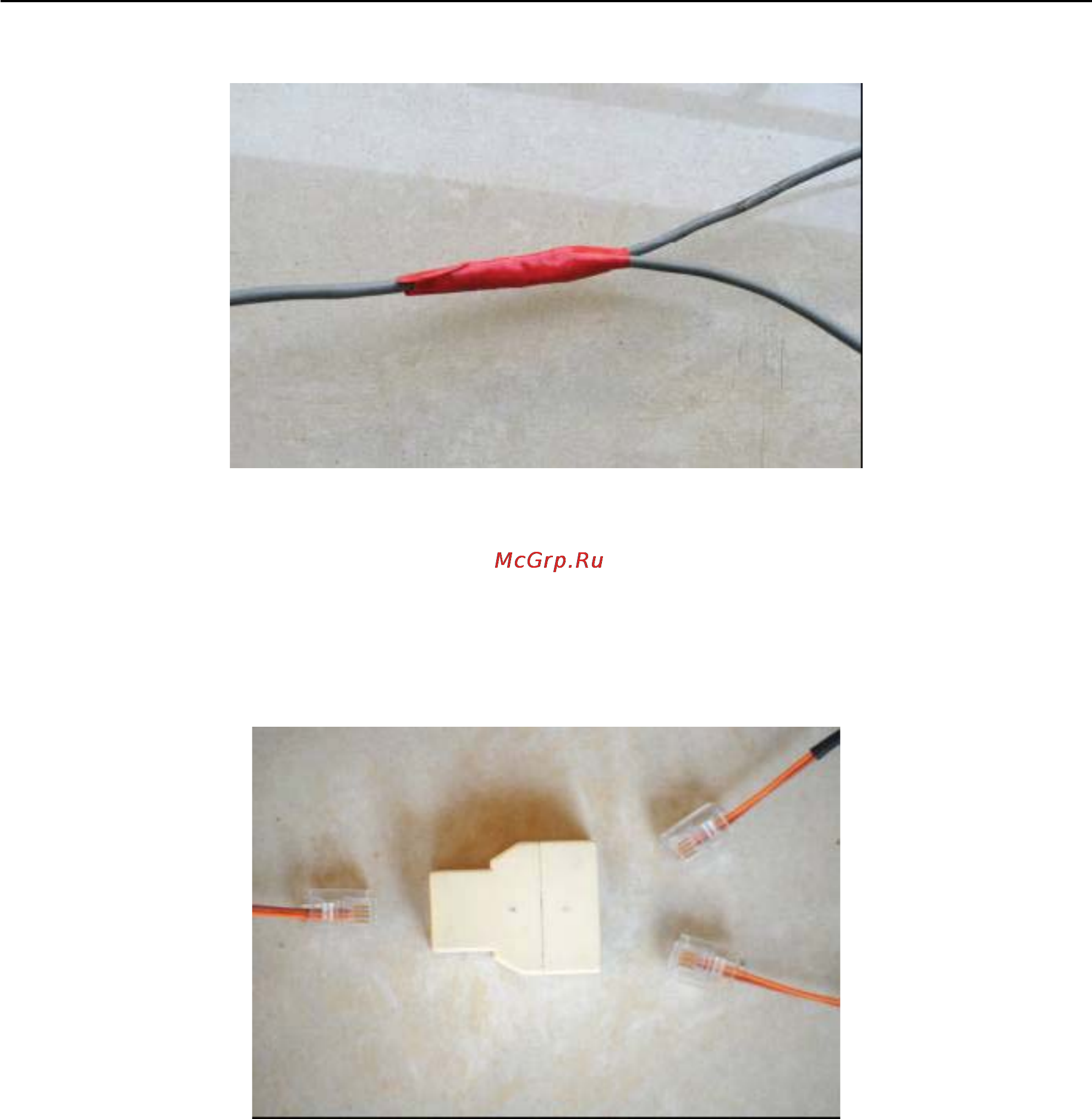

с) Заизолируйте липкой изоляционной лентой место пайки (Рис. 7.20).
Рис. 7.20
7.6.3 Для подключения можно использовать трехштекерный телефонный разъем
7.6.3.1 Подключение при помощи телефонного разъема:
Межблочные кабели могут быть соединены при помощи трехштекерного телефонно-
го разъема. (Рис. 7.21).
Рис. 7.21
