3
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm
Настоящая инструкция по монтажу и установке распространяется на мультизональ-
ные системы кондиционирования GMV серии Rm.
При проведении монтажных работ, кроме настоящего документа необходимо ру-
ководствоваться требованиями: «Руководства пользователя GMV», «Руководства
пользователя пульта централизованного управления», «Инструкции по подключе-
нию и настройке пульта», «Инструкции по управлению GMV с персонального ком-
пьютера».
1 НАЗНАЧЕНИЕ И ОБЩИЕ ПОЛОЖЕНИЯ
1.1 Мультизональная система кондиционирования воздуха GMV серии Rm, 2-х труб-
ная с модульной компоновкой наружных блоков и приоритетным режимом работы пред-
назначена для создания благоприятных температурных условий в жилых, служебных и
общественных помещениях.
1.2 Система GMV серии Rm является системой с приоритетным режимом работы, т.е
при включении первого во времени внутреннего блока в режим охлаждения или нагрева
все последующие блоки могут быть включены только в одноименный режим либо в ре-
жим вентиляции.
1.3 Система GMV применяется при условиях одновременного кондиционирования не-
скольких помещений и периодического изменения производительности в зависимости
от тепловой нагрузки (жилых домах, торговых центрах, офисах, отелях, ресторанах, су-
пермаркетах, выставочных залах и т.п).

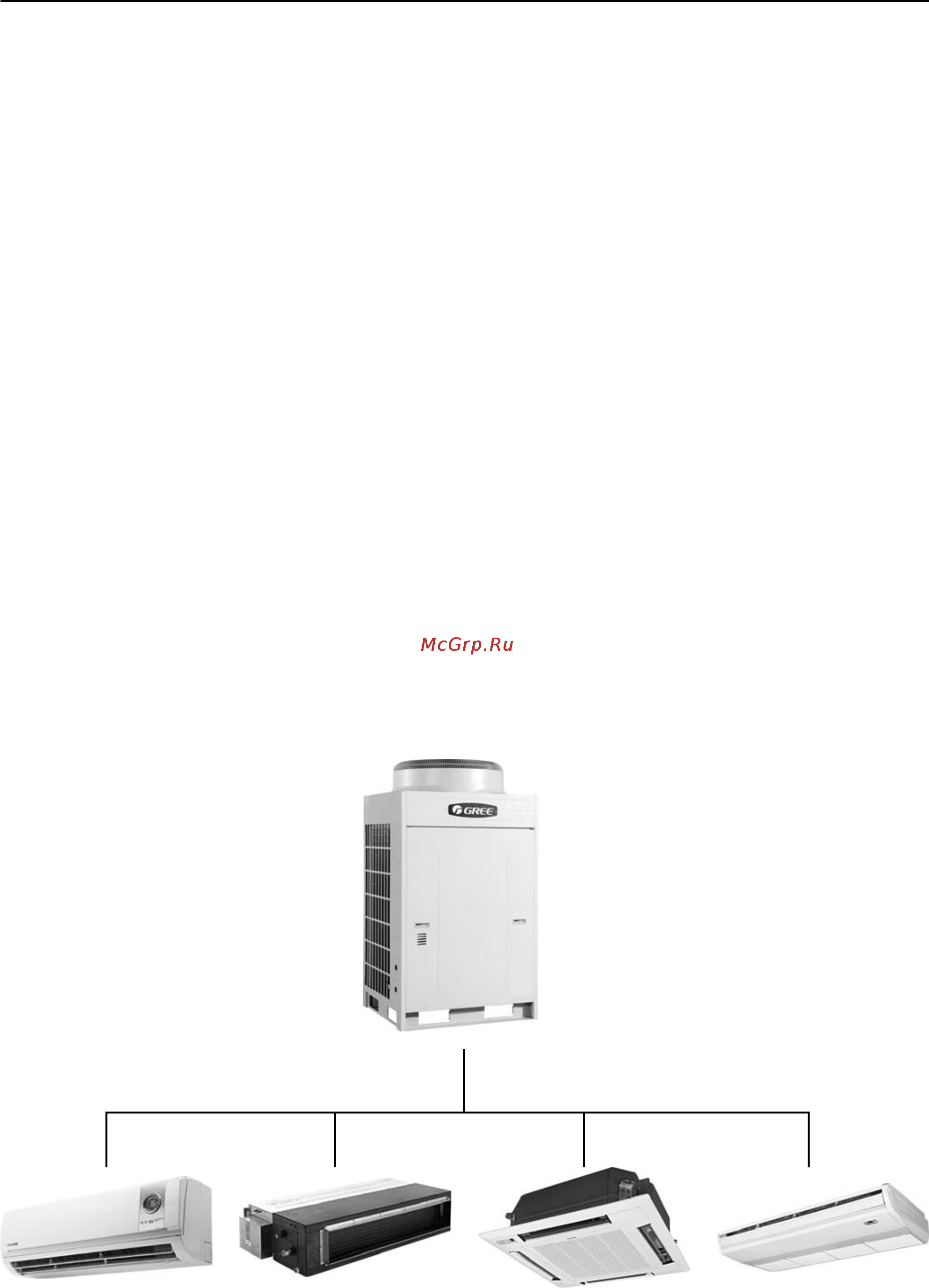

1.4 Общий вид мультизональной системы рис. 1.
Рис. 1.
