ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

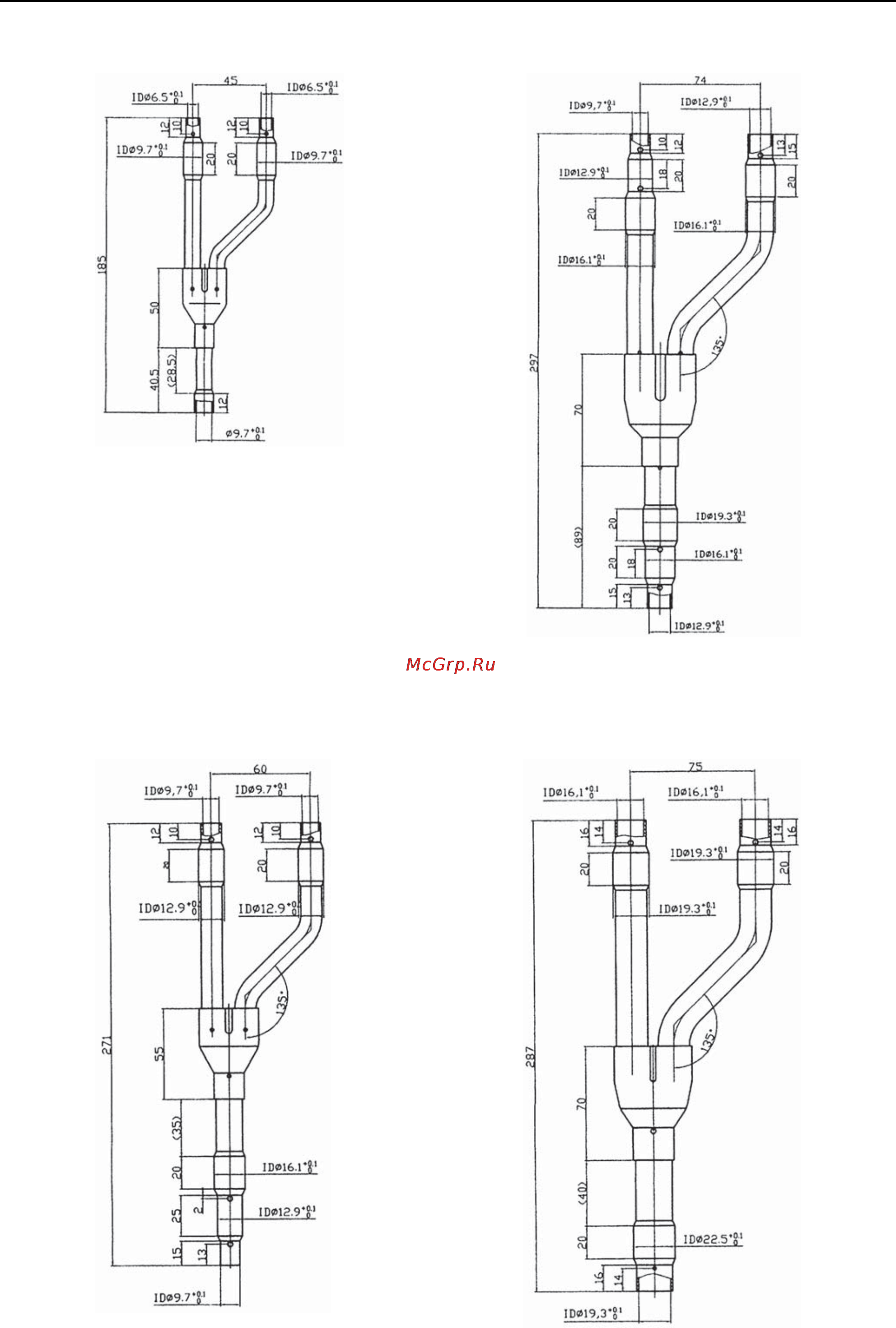

6.3.7.1 Геометрические параметры разветвителя FQ01A/A согласно рис. 6.8(а)

Рис. 6.8(а)

6.3.7.2 Геометрические параметры разветвителя FQ01B/A согласно рис. 6.8(б)

Рис. 6.8(б)
