68
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

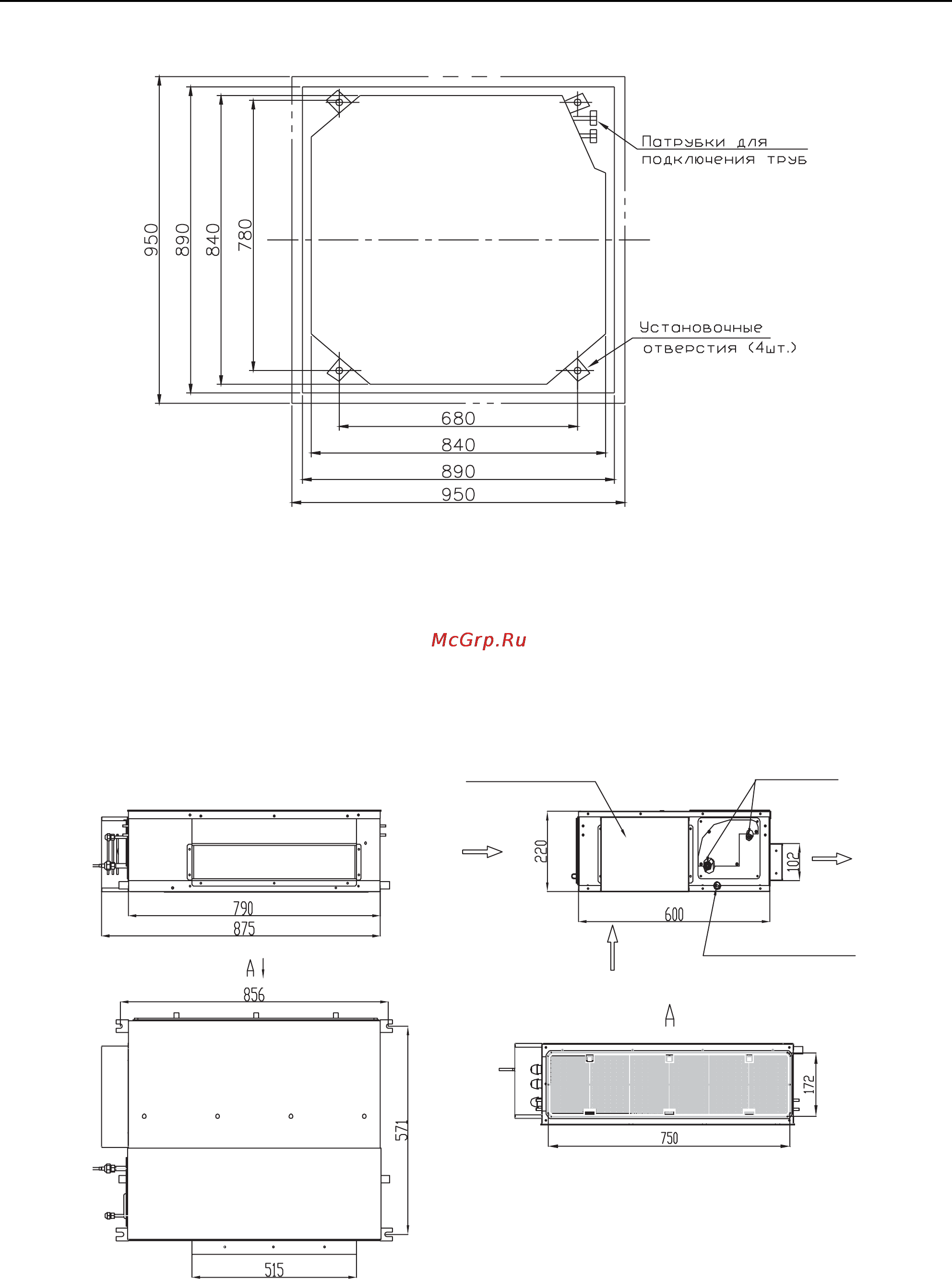

9.2.3 Габаритные и установочные размеры внутренних блоков кассетного типа (рис.
9.5).
Рис. 9.5
9.2.4 Габаритные и установочные размеры внутренних блоков канального типа
9.2.4.1 Габаритные и установочные размеры внутренних блоков канального типа (рис.
9.6) моделей GMV-R22P/Na-K, GMV-R25P/Na-K, GMV-R28P/Na-K, GMV-R32P/Na-
K, GMV-R36P/Na-K
Вход
воздуха
Выход
воздух
а
Блок
электропитания
Фреоновая
подводка
Дренажный отвод
Рис. 9.6
