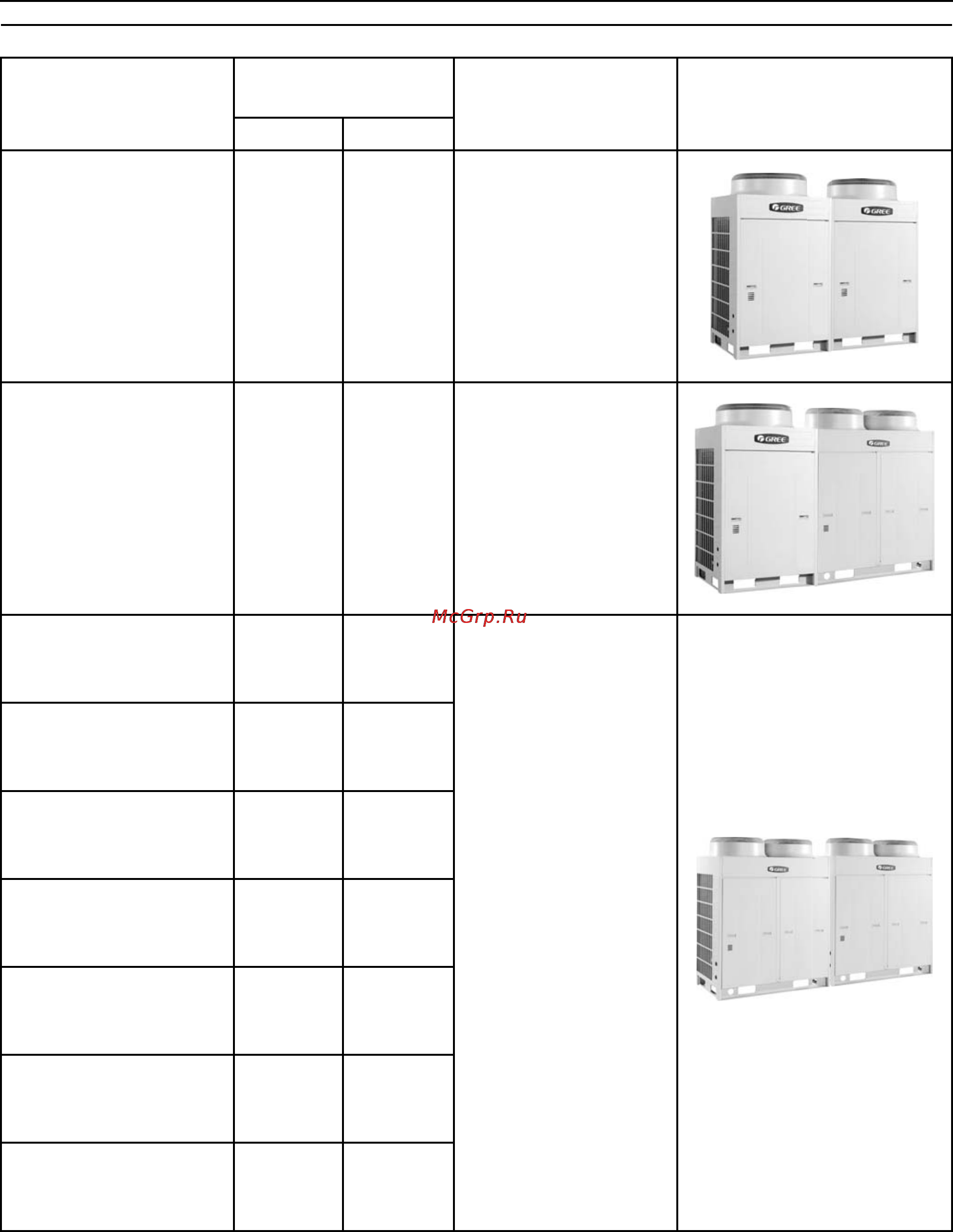

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm
Продолжение таблицы 3.1
Модель
Производительность,
кВт
Параметры
электропитания
Внешний вид
холод тепло
GMV-Rm560W2/Na-M
(GMV-Rm280W/Na-M +
GMV-Rm280W/Na-M)
56,0 60,0 ~3ф/380-415В/50Гц
GMV-Rm615W2/Na-M
(GMV-Rm280W/Na-M +
GMV-Rm335W/Na-M)
61,5 64,9 ~3ф/380-415В/50Гц
GMV-Rm670W2/Na-M
(GMV-Rm335W/Na-M +
GMV-Rm335W/Na-M)
67,0 72,9
~3ф/380-415В/50Гц
GMV-Rm730W2/Na-M
(GMV-Rm335W/Na-M +
GMV-Rm400W/Na-M)
73,5 80,0
GMV-Rm800W2/Na-M
(GMV-Rm400W/Na-M +
GMV-Rm400W/Na-M)
80,0 85,0
GMV-Rm850W2/Na-M
(GMV-Rm400W/Na-M +
GMV-Rm450W/Na-M)
85,0 90,0
GMV-Rm900W2/Na-M
(GMV-Rm450W/Na-M +
GMV-Rm450W/Na-M)
90,0 97,9
GMV-Rm954W2/Na-M
(GMV-Rm400W/Na-M +
GMV-Rm504W/Na-M)
95,0 102,9
GMV-Rm1008W2/Na-M
(GMV-Rm504W/Na-M +
GMV-Rm504W/Na-M)
100,0 111,3
