70
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm
10 ТРЕБОВАНИЯ ПРИ РАЗМЕЩЕНИИ И МОНТАЖЕ БЛОКОВ
10.1 Требования при установке блоков наружных блоков системы.
10.1.1 Наружные блоки должны устанавливаться в соответствии с требованиями раз-
дела 2 настоящего руководства и требований СНиП.

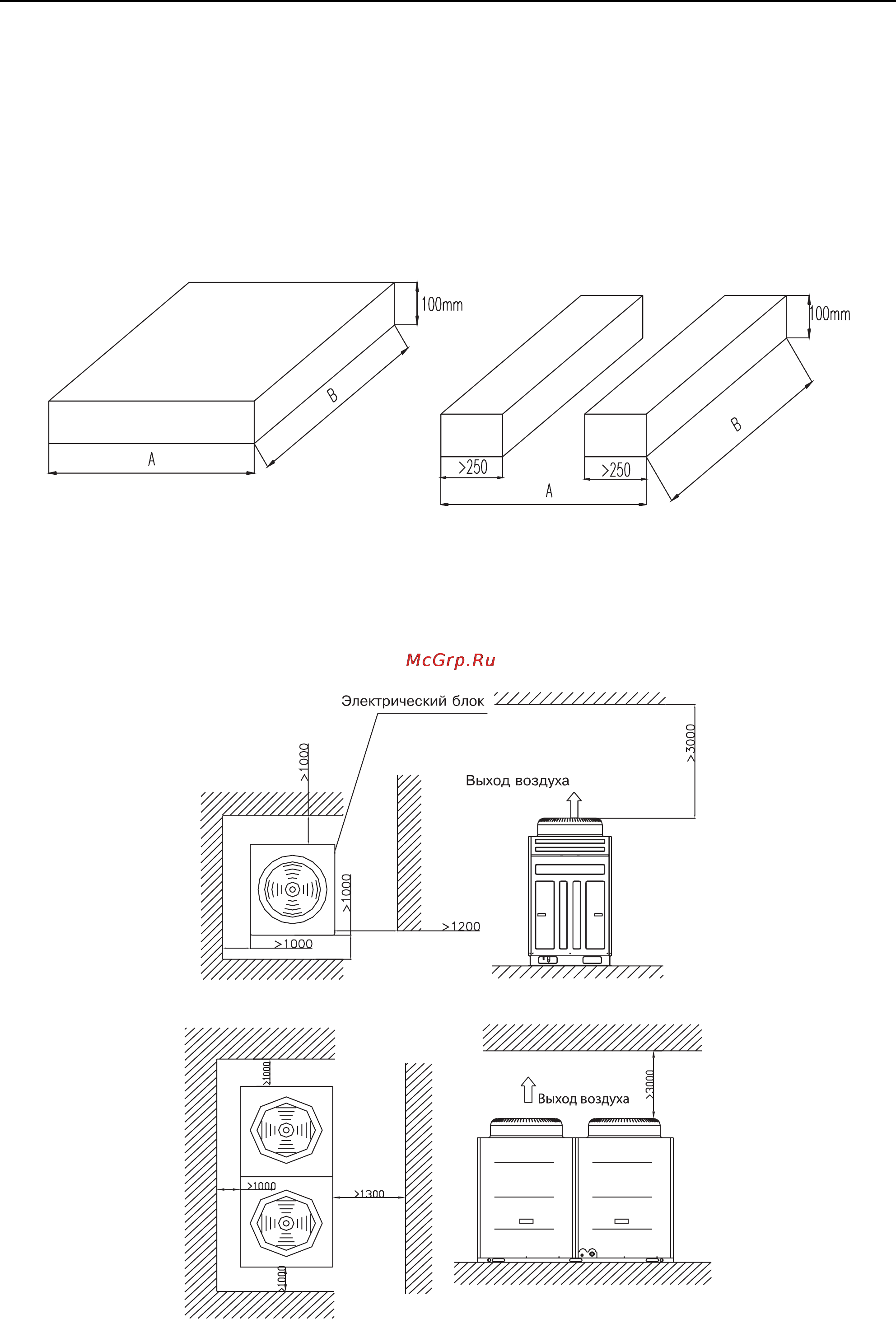

10.1.2 Блок должен устанавливаться на бетонном основании или стальном каркасе
(швеллерах) (рис. 10.1).
10.1.3 Между блоком и основанием по углам должны быть установлены демпфирую-
щие резиновые пластины толщиной не менее 20 мм.
Рис. 10.1
10.1.4 Размеры А и В определяются габаритными размерами блока и удобством под-
вода коммуникаций.
10.1.5 Требования по размещению одиночных наружных модулей согласно рисунку
10.2.
Рис. 10.2
