73
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm
10.2.4 Порядок монтажа настенного блока.
10.2.4.1 Блок вешается на монтажную панель, которая крепится к стене.
10.2.4.2 Монтажная панель закрепите при помощи винтов на стене горизонтально с
уклоном 2–3 град в сторону дренажного шланга.
10.2.4.3 После установки проверьте надежность крепления панели к стене, потянув ее
рукой вниз. Закрепленная панель должна выдерживать вес не менее 60 кг, при равно-
мерном распределении нагрузки по всей панели.
10.2.4.4 Просверлите в стене отверстие диаметром 50 мм для блоков производительно-
стью от 2 до 3,5 кВт и диаметром 65 мм для блоков производительностью 4,5–8 кВт .
Отверстие в стене должно быть выполнено с уклоном 3;5 град в наружную сторону.
10.2.4.5 Место расположения отверстия зависит от траектории трассы. На рис. 10.7 по-
казано расположение отверстия при подводе трассы непосредственно за блоком.
10.2.4.6 Для защиты от повреждения соединительных труб и кабелей в просверленное
отверстие установите пластмассовую втулку.

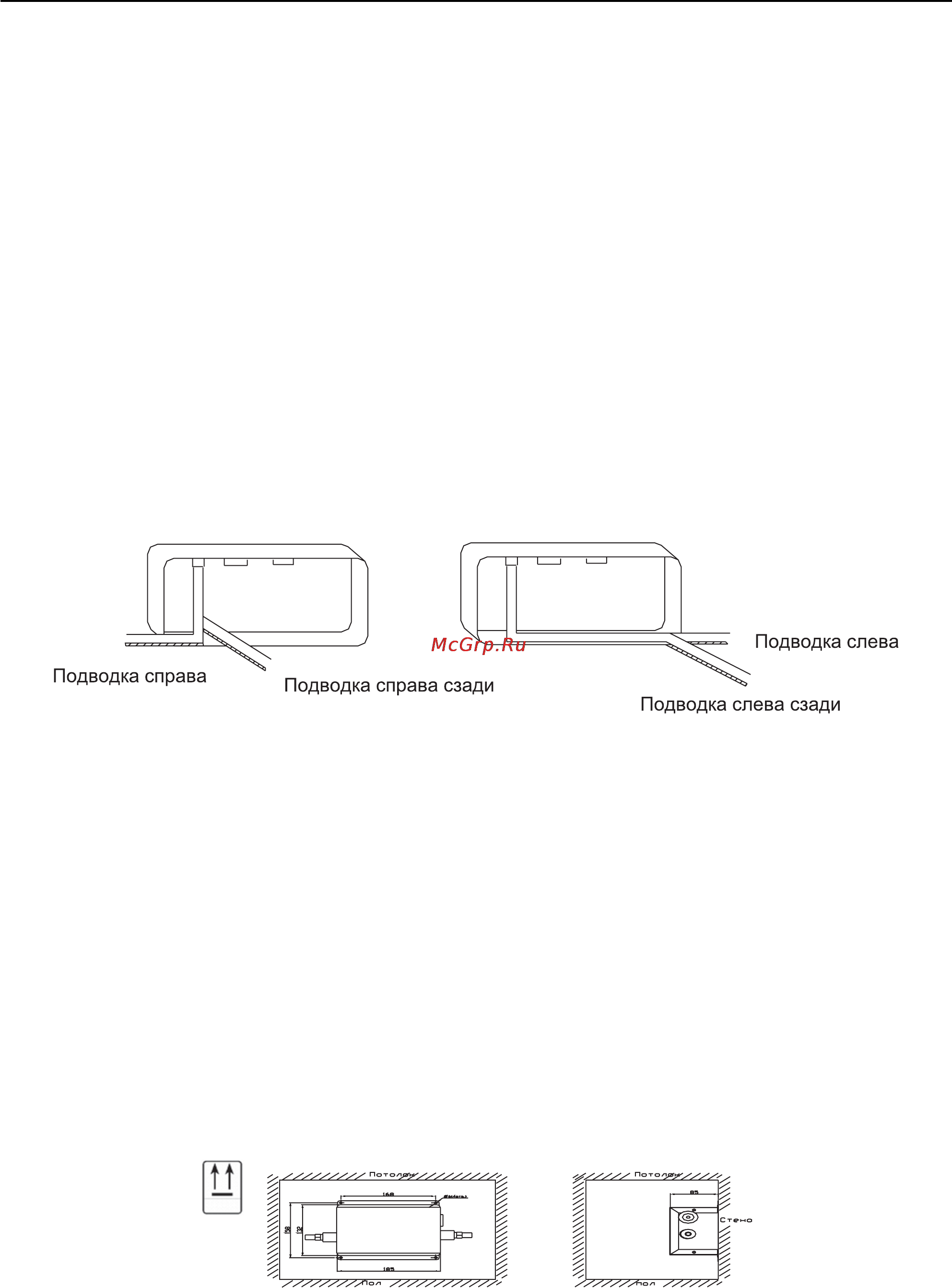

10.2.5 При установке блока подвод соединительных межблочных коммуникаций про-
изводиться непосредственно за блоком или с левой/правой стороны (рис. 10.8).
10.2.6 После установки блока проверьте надежность его крепления на стене.
Рис. 10.8
10.2 .7 При размещении внутренних блоков настенного типа необходимо предусма-
тривать место для размещения выносного блока терморегулирующего вентиля (ТРВ).
Габаритные размеры (см. рис. 10.9).
10.2.8 При работе вентиля имеется специфический шум подачи хладагента. Клапан
имеет шумопоглощающий корпус.
10.2.9 Блок клапана рекомендуется устанавливать за подвесным потолком, в коридо-
ре и т.п.
10.2.10 Максимальная удаленность клапана от внутреннего блока 1,5 м.
10.2.11 Внимание! ТРВ должен быть установлен строго горизонтально. Стрелки на
корпусе в соответствие с рисунком 10.9.
10.2.12 ТРВ должен быть установлен таким образом, чтобы подвод кабеля подключе-
ния к плате находился со стороны внутреннего блока.
Рис. 10.9
10.2.13 Блок может быть установлен на стене или прикреплен к потолку (рис. 10.8).
10.2.13.1 Для установки на стене необходимо разместить его строго горизонтально и
закрепить при помощи 4-х винтов (рис. 10.7).
