82
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

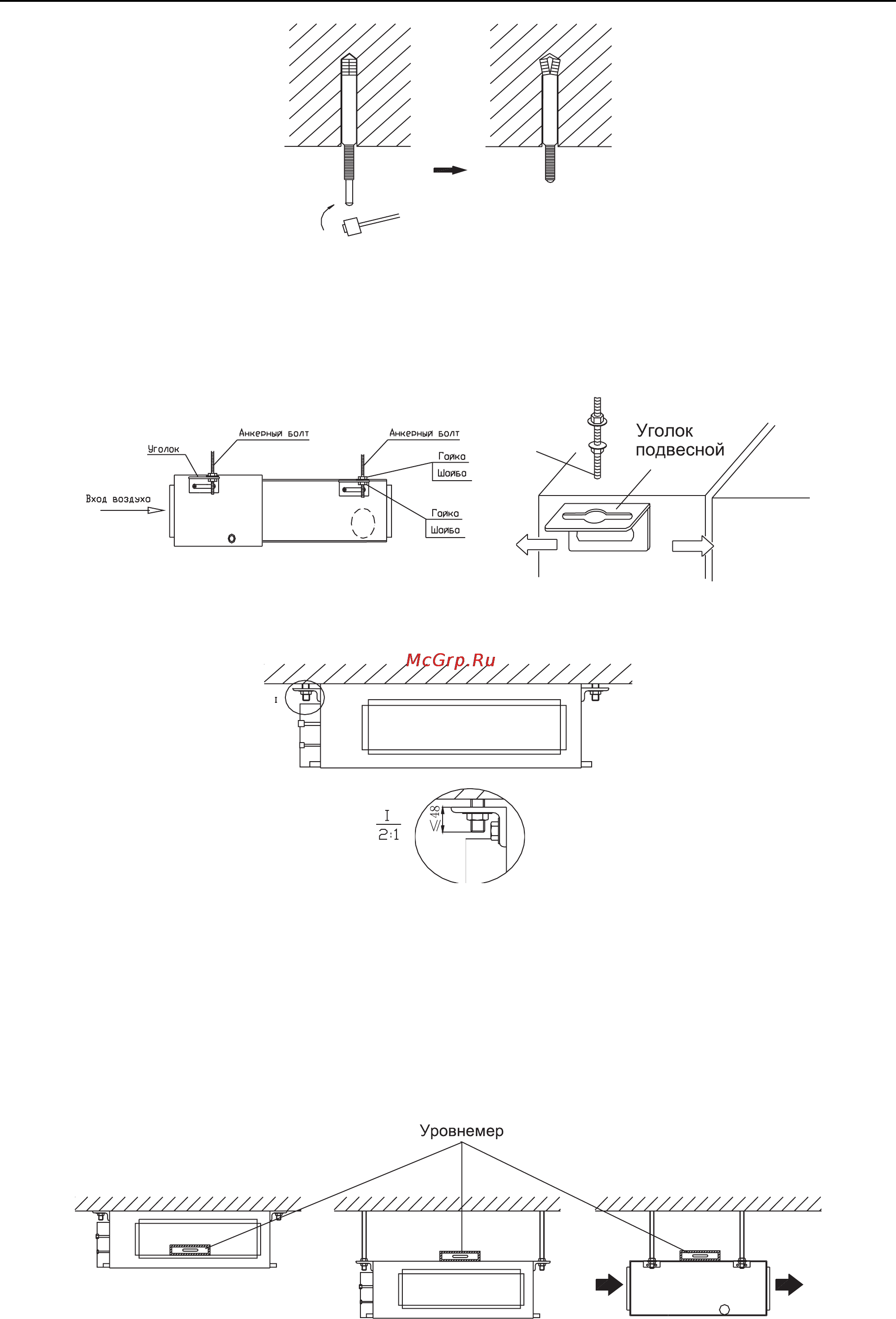

Рис. 10.25 — Установка анкерных втулок
Закрепите подвесные уголки на внутреннем блоке и установите внутренний блок на
потолке в соответствии с рисунками 10.26 и 10.27.
Рис. 10.26 — Установка блока
Рис. 10.27 — Крепление блока
10.5.3.2 При необходимости оборудования люка, а также для предотвращения вибра-
ций потолок необходимо усилить стальным уголком.
Выравнивание блока с помощью строительного уровнемера
• После установки блока, используя уровнемер, отрегулируйте положение блока в
горизонтальной плоскости с помощью крепежных гаек (см. рисунок 10.28).
Рис. 10.28 — Выравнивание блока в горизонтальной плоскости
