84
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm
10.5.7 Всасывающая труба воздуховода может быть подключена с торца или снизу в
зависимости от места установки
10.5.8 Порядок установки всасывающей трубы воздуховода снизу (рис. 10.31)
Поз. Наименование Поз. Наименование
1 Заборная решетка всасывающего
воздуховода
4 Внутренний блок
2 Гибкая брезентовая труба 5 Нагнетающая труба воздуховода
3 Всасывающая труба воздуховода 6 Пластина-заглушка
• Для подсоединения всасывающей трубы воздуховода к нижнему воздухозаборному
отверстию необходимо предварительно снять пластину-заглушку и на ее место присое-
динить фланец, сняв его с торца блока.
• С целью снижения вибрации всасывающая труба воздуховода должна соединяться
с потолочной заборной решеткой гибким воздуховодом (рис. 10.32).

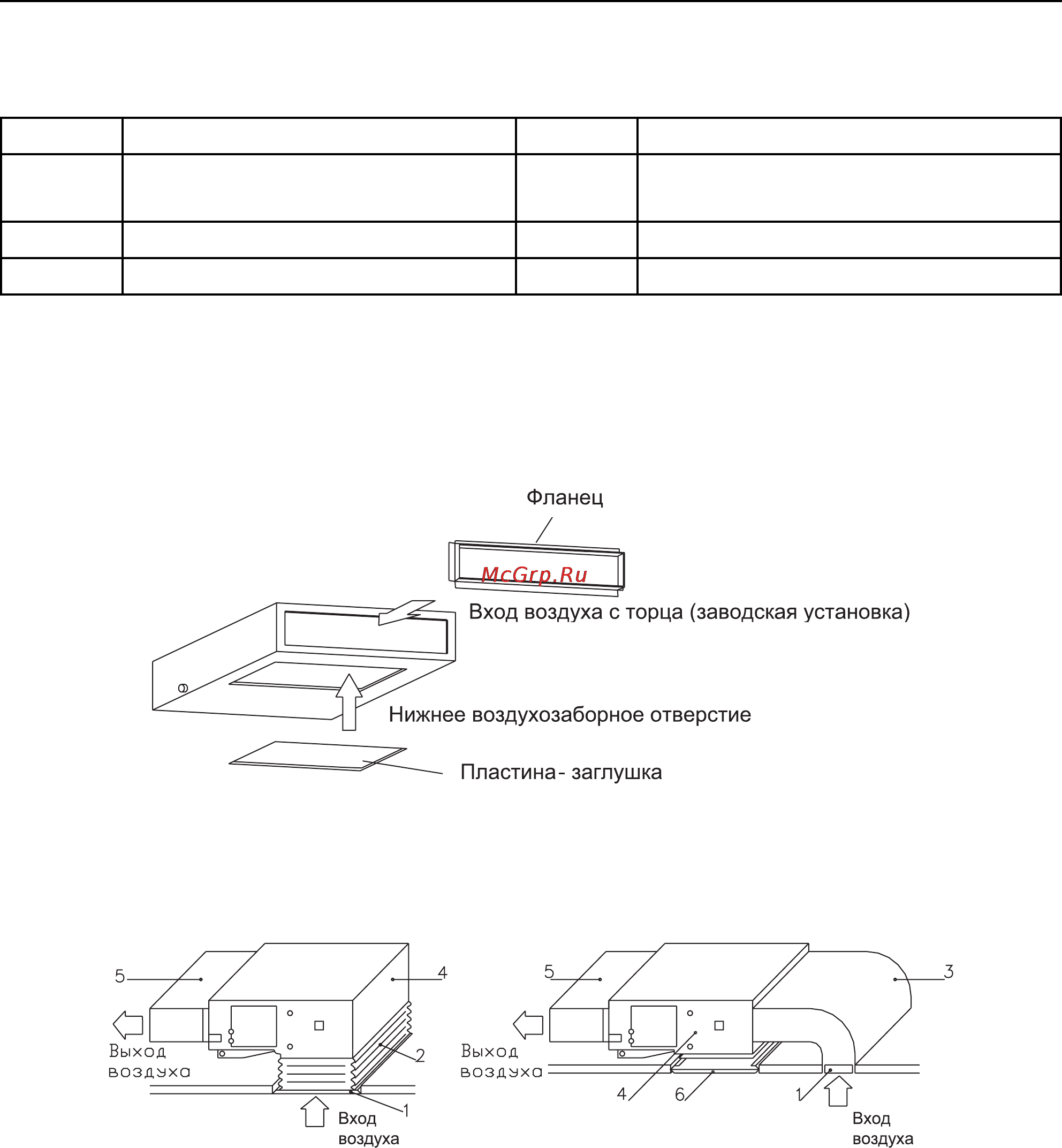

Рис. 10.31 — Установка фланца снизу блока
Пластину-заглушку установить с торца блока
Рис. 10.32 — Подключение воздуховодов к блоку
10.5.9 Установка бокового круглого воздуховода(см. рисунок 10.33)
• Для установки бокового круглого воздуховода предварительно удалите заглушку.
Если дополнительный воздуховод не монтируется, то заглушку отверстия необходи-
мо изолировать.
• Установите и закрепите круглый фланец под воздуховод Ø200 с помощью самона-
резающих винтов.
• После установки фланец и воздуховод необходимо теплоизолировать.
• Если боковой воздуховод используется для приточного свежего воздуха, то в него
необходимо установить воздушный фильтр.
