ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm
Таблица 11.2
Наружный диаметр
медной трубы, дюйм
А, мм
1/4”; 3/8” 0,7
1/2”; 5/8” 1,0
• При правильной развальцовке внутренняя поверхность раструба должна иметь од-
нородный блеск, а сам раструб должен иметь равномерную толщину.

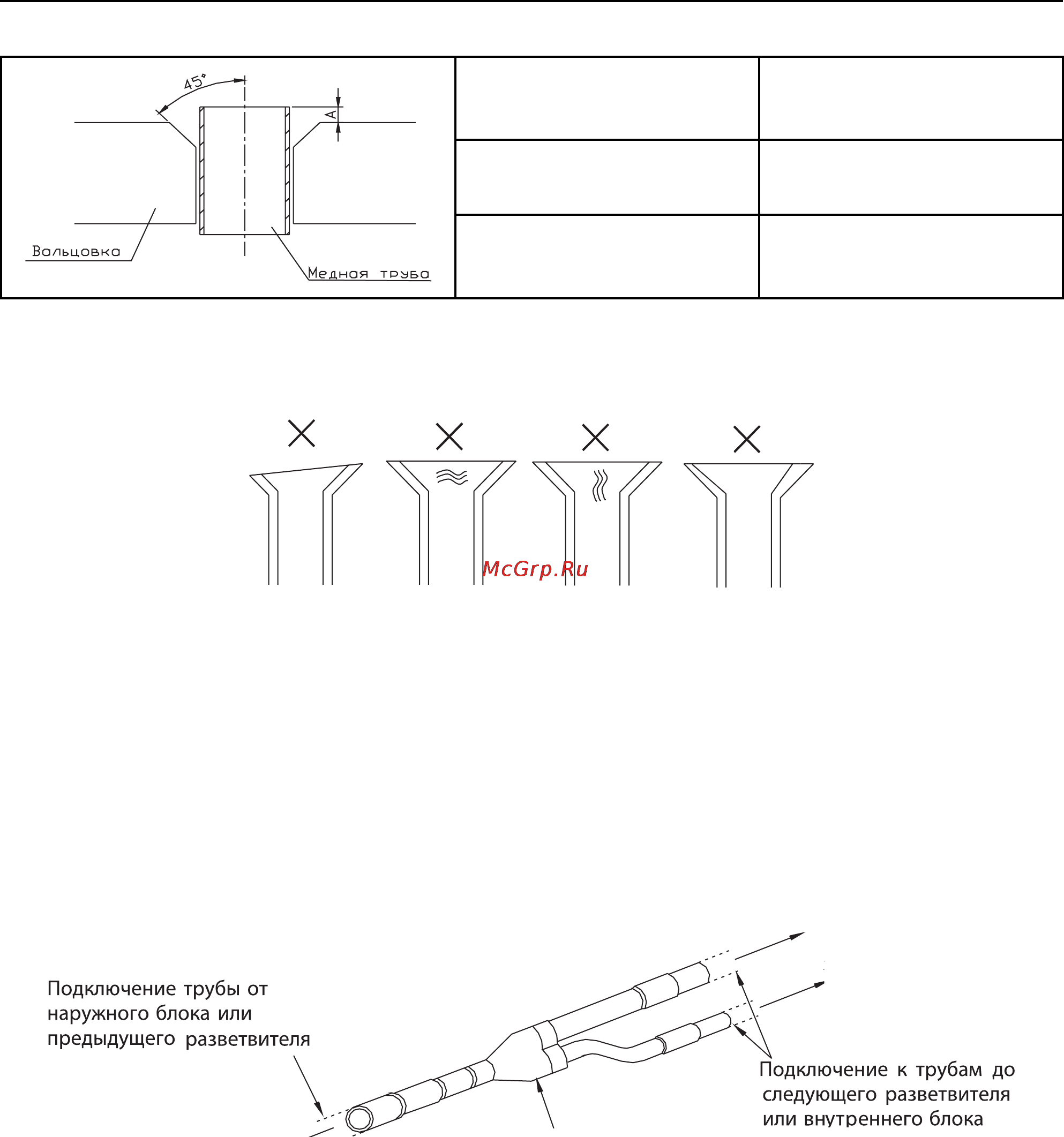

Рис. 11.3 — Примеры неправильной развальцовки
11.4 Установка разветвителей.
11.4.1 В системе GMV применяются разветвители — тройники модели FQ01, FQ02 и
FQ3 Параметры разветвителей см. п. 5.4.2 настоящего руководства.
11.4.2 Порядок установки разветвителей (см. рис. 11.4).
• Впускное отверстие соединяется с наружным блоком или с последним ответвлени-
ем, выпускное отверстие соединяется с внутренним блоком или со следующим ответвле-
нием.
Рис. 11.4 — Подключение разветвителя
11.4.3 Разветвитель подбирается по таблице 5.8 настоящего руководства.
11.4.4 Разветвитель имеет разные диаметры в разных сечениях. В зависимости от
мощности блока и диаметра трубки разветвитель отрезается в нужном сечении (см. рис.
11.5).
