Пульт управления
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
1.
Подключив питание, нажмите кнопку ON/OFF на пульте дистанционного управления, чтобы включить
кондиционер воздуха.
2.
Нажмите кнопку MODE («РЕЖИМ»), чтобы выбрать необходимый режим: АВТО, ОХЛАЖДЕНИЕ,
ОСУШЕНИЕ, ВЕНТИЛЯТОР, ОБОГРЕВ.
3.
Нажмите кнопку ▲ или ▼, чтобы задать необходимую температуру (Температура не может быть
изменена в автоматическом режиме).
4.
Нажмите кнопку FAN («ВЕНТИЛЯТОР»), чтобы задать необходимую скорость вентилятора: авто, низкая,
средняя и высокая скорость.
5.
Нажмите кнопку SWING («ВРАЩЕНИЕ»), чтобы выбрать угол, под которым вентилятор направляет струю
воздуха.
ЗАМЕНА БАТАРЕЕК В ПУЛЬТЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Пульт управления
1.

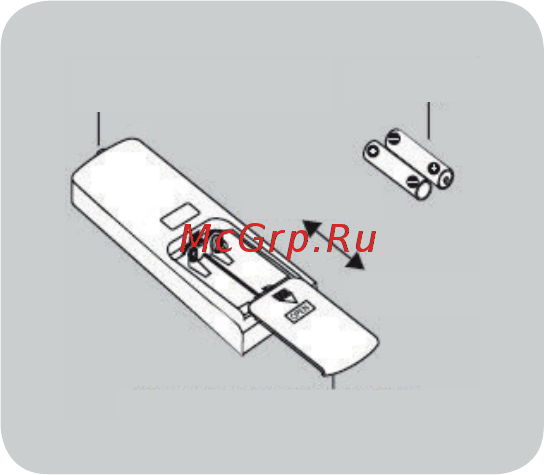

Нажмите на точку, обозначенную , на обратной стороне пульта дистанционного управления, как
показано на рисунке, и снимите крышку отсека для батареек по направлению стрелки.
2.
Замените две батарейки (AAA 1,5В) и убедитесь, что положение полюсов + или – является верным.
3.
Верните на место крышку отсека для батареек
БатарейкаПередатчик сигналов
Установите
Снимите
Крышка отсека для батареек
17
