Подключение
УДЛИНЕНИЕ ТРУБЫ
ПРИМЕЧАНИЕ:
Неправильное удлинение трубы является основной причиной утечки холодильного агента. Пожалуйста,
удлиняйте трубы в соответствии со следующим описанием:

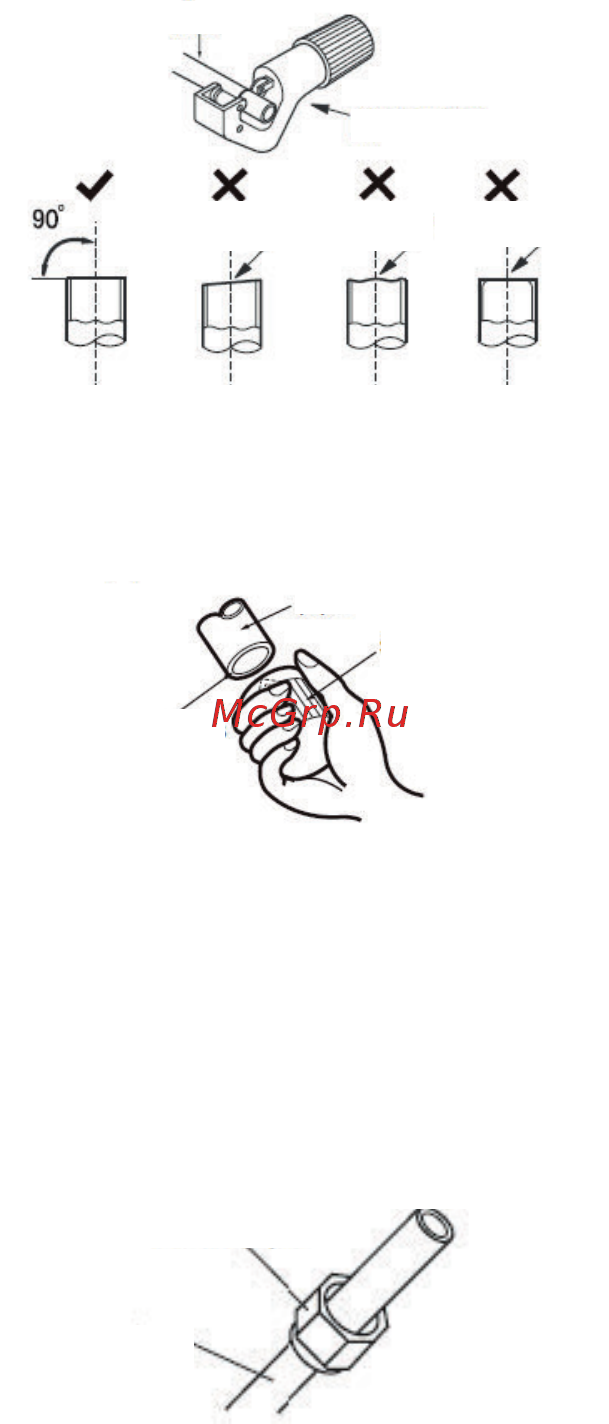

А. ОТРЕЖЬТЕ ТРУБУ
• Длина трубы должна совпадать с расстоянием между внутренним и внешним блоком.
• С помощью трубореза отрежьте необходимую длину трубы.
Б. СНИМИТЕ ЗАУСЕНЦЫ
С помощью форматора снимите заусенцы. Следите, чтобы заусенцы не попали в трубу.
В. НАДЕНЬТЕ СООТВЕТСТВУЮЩУЮ ТРУБКУ С ДВОЙНЫМИ СТЕНКАМИ.
Г. УСТАНОВИТЕ СОЕДИНИТЕЛЬНУЮ МУФТУ.
Снимите соединительную муфту с внутренней соединительной трубы и внешнего клапана; установите
соединительную муфту на трубу
Труба
Труборез
Неровный
срез
Срез с
заусенцами
Срез под
наклоном
Труба
Соединительная
муфта
Труба
Форматор
Низ
45
