35
Установка

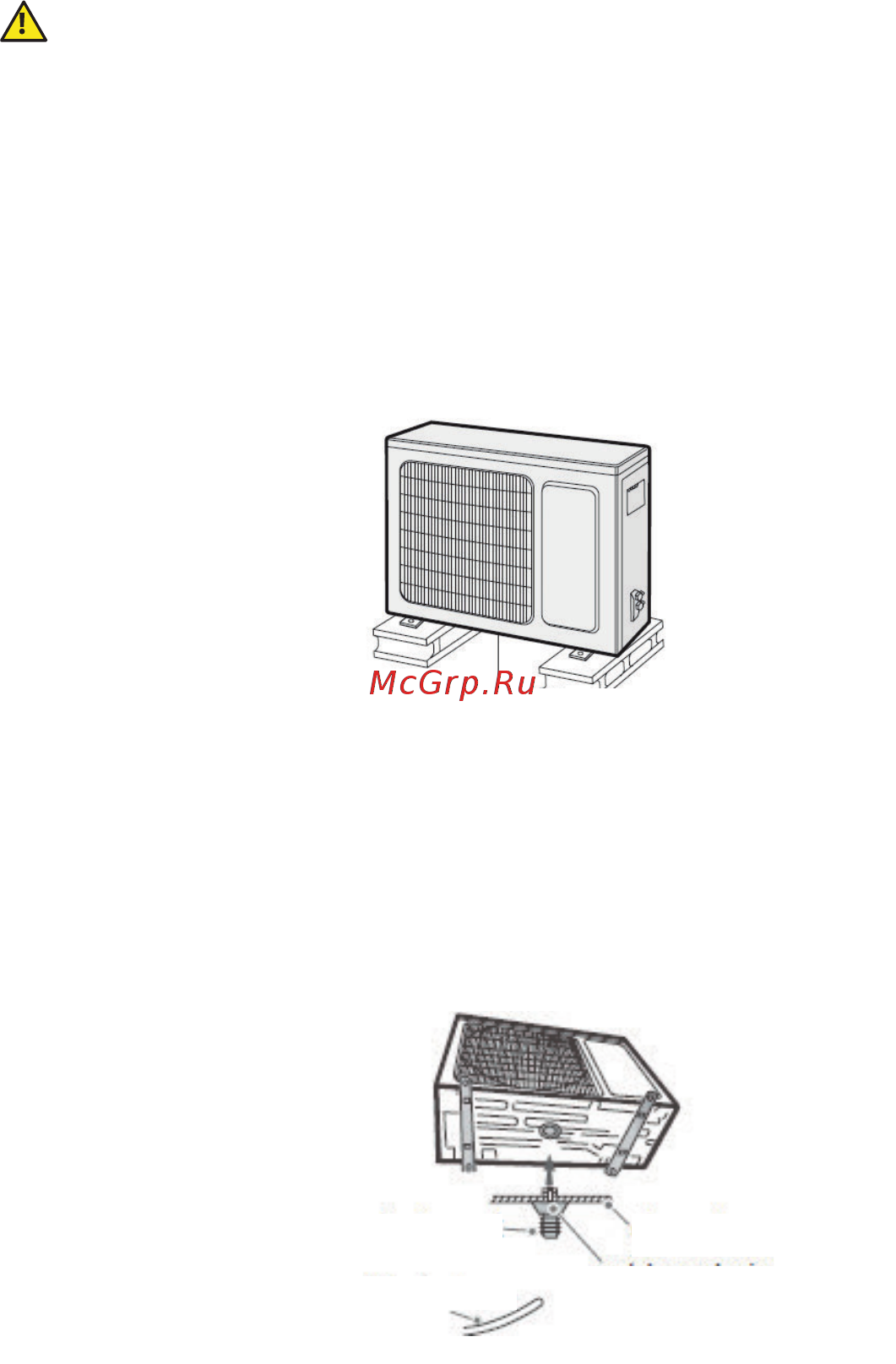

УСТАНОВКА ВНЕШНЕГО БЛОКА
ШАГ 1. ЗАКРЕПИТЕ ВНЕШНИЙ БЛОК НА ОПОРЕ
(
ВЫБЕРИТЕ ОПОРУ ПО СИТУАЦИИ
)
1. Выберете место, подходящее для установки, рядом со зданием.
2. С помощью установочного винта закрепите опору для внешнего блока в выбранном месте.
ВНИМАНИЕ:
• Соблюдайте необходимые меры безопасности при установке внешнего блока.
• Убедитесь, что опора может выдержать вес превосходящий вес блока минимум в 4 раза.
• Внешний блок должен быть установлен на высоте минимум 3 см выше уровня поверхности, для того
чтобы была возможность установить дренажную трубу.
• Для устройства с охлаждающей мощностью 2300 – 5000 Вт вам понадобится 6 установочных винтов;
для устройства с охлаждающей мощностью 6000 – 8000 Вт вам понадобится 8 установочных винтов;
для устройства с охлаждающей мощностью 10000 – 16000 Вт вам понадобится 10 установочных
винтов.
минимум 3 см выше уровня поверхности
ШАГ 2. УСТАНОВИТЕ ДРЕНАЖНУЮ ТРУБУ
(
ДЛЯ УСТРОЙСТВ С ФУНКЦИЕЙ ОХЛ. И ОБОГРЕВА
)
1. Вставьте внешнюю дренажную трубу в отверстие на шасси как указано на рисунке ниже
2. Соедините сливной шланг со сливным отверстием.
Сливное отверстие Шасси
Внешняя дренажная труба
Сливной шланг
