Rovex RS-18GUIN1 Инструкция по монтажу и эксплуатации онлайн [38/52] 440148
![Rovex RS-18GUIN1 Инструкция по монтажу и эксплуатации онлайн [38/52] 440148](/views2/1536431/page38/bg26.png)

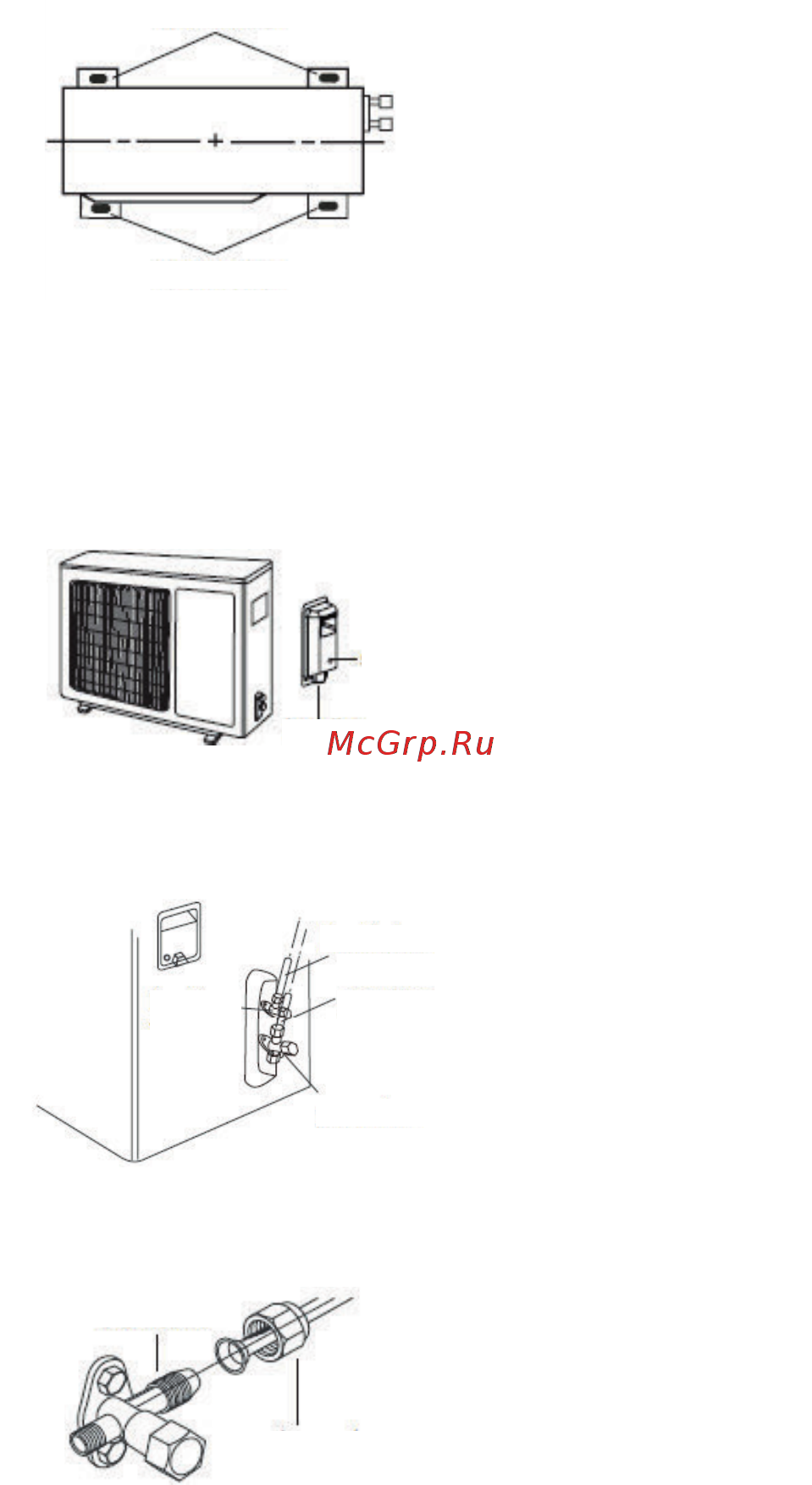

ШАГ 3. ЗАКРЕПЛЕНИЕ ВНЕШНЕГО БЛОКА.
1. Установите внешний блок на опору.
2. Закрепите внешний блок путем соединения монтажных площадок с болтами.
ШАГ 4. СОЕДИНИТЕ ВНЕШНЮЮ И ВНУТРЕННЮЮ ТРУБЫ
1. Отверните винт на правой ручке внешнего блока и затем снимите ее.
2. Снимите резьбовой цоколь с клапана и направьте трубный замок к раструбу.
3. Подтяните соединительную муфту рукой.
Монтажные площадки
Монтажные площадки
Винт
Ручка
Жидкостная труба
Газопроводная труба
Газовый клапан
Жид-
костный
затвор
Трубный замок
Соединительная муфта
35
