Rovex RS-18GUIN1 [39/52] Снимите скобу крепления соедините провод питания и провод сигнального управления только в моделях с функцией охлаждения и обогрева с монтажным зажимом в соответствии с цветом закрепите с помощью винтов подключив провода датчика температуры необходимо закрепить двухжильный соединительный кабель в электрическом шкафу при помощи скобы крепления провода если соединительный провод датчика температуры подготавливается пользователем то необходимо использовать модель зажима соединителя elr 02v производства jst j s t mfg co ltd
![Rovex RS-18GUIN1 [39/52] Снимите скобу крепления соедините провод питания и провод сигнального управления только в моделях с функцией охлаждения и обогрева с монтажным зажимом в соответствии с цветом закрепите с помощью винтов подключив провода датчика температуры необходимо закрепить двухжильный соединительный кабель в электрическом шкафу при помощи скобы крепления провода если соединительный провод датчика температуры подготавливается пользователем то необходимо использовать модель зажима соединителя elr 02v производства jst j s t mfg co ltd](/views2/1536431/page39/bg27.png)
4. Затяните соединительную муфту с помощью динамометрического ключа, в соответствии с таблицей.

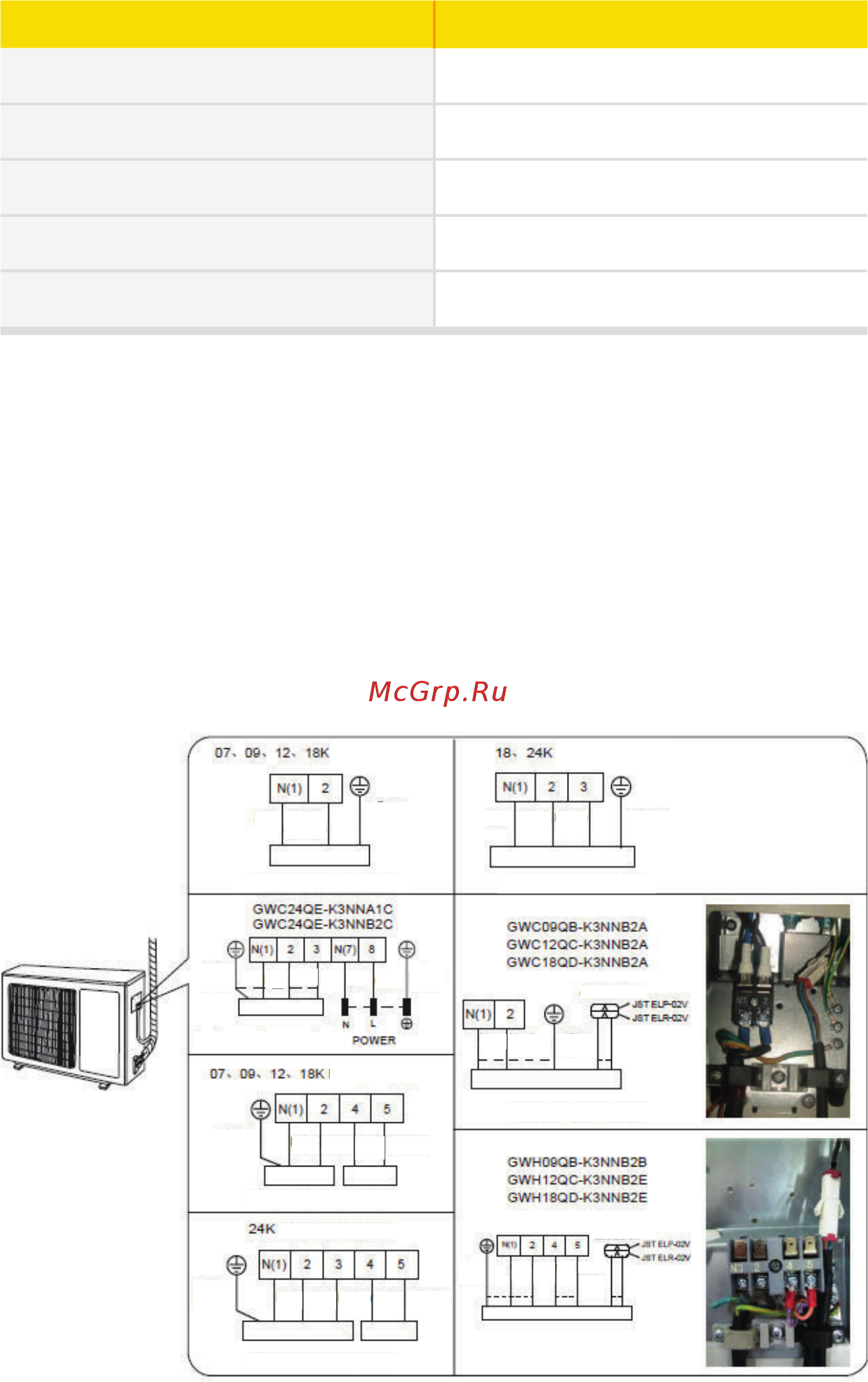

ШАГ 5. ПРИСОЕДИНИТЕ ВНЕШНИЙ ЭЛЕКТРИЧЕСКИЙ ПРОВОД
1. Снимите скобу крепления; соедините провод питания и провод сигнального управления (только
в моделях с функцией охлаждения и обогрева) с монтажным зажимом в соответствии с цветом;
закрепите с помощью винтов. Подключив провода датчика температуры, необходимо закрепить
двухжильный соединительный кабель в электрическом шкафу при помощи скобы крепления провода.
Если соединительный провод датчика температуры подготавливается пользователем, то необходимо
использовать модель зажима соединителя ELR-02V производства JST (J.S.T.MFG. CO., LTD.)
Диаметр шестигранной гайки
Момент затяжки (н м)
Ф 6 15~20
Ф 9,52 30~40
Ф 12 45~55
Ф 16 60~65
Ф 19 70~75
Только для
охлаждающего типа:
Синий
Только для
охлаждающего типа:
Синий
Синий Синий
Синий
Синий
Синий
Желто-зеленый
Желто-зеленый
Желто-
зеленый
Желто-
зеленый
Желто-зеленый
Желто-
зеленый
Желто-
зеленый
Желто-
зеленый
Черный Черный
Чер-
ный
Черный
Черный
Чер-
ный
Коричневый
Коричневый
Коричне-
вый
Корич-
невый
Корич-
невый
Коричне-
вый
Фио-
лето-
вый
Фиоле-
товый
Фиоле-
товый
Оранже-
вый
Оранжевый
Оранжевый
Соединитель
Соединитель
Подключение внешнего блока
Подключение внешнего блока
Подключение внешнего блока
Подключение внешнего блока
Подключение внешнего блока
Подключение внешнего блока
Подключение внешнего блока
Тип теплового насоса:
Тип теплового насоса:
36
