Rovex RS-18GUIN1 [27/52] Указания по установке
![Rovex RS-18GUIN1 [27/52] Указания по установке](/views2/1536431/page27/bg1b.png)

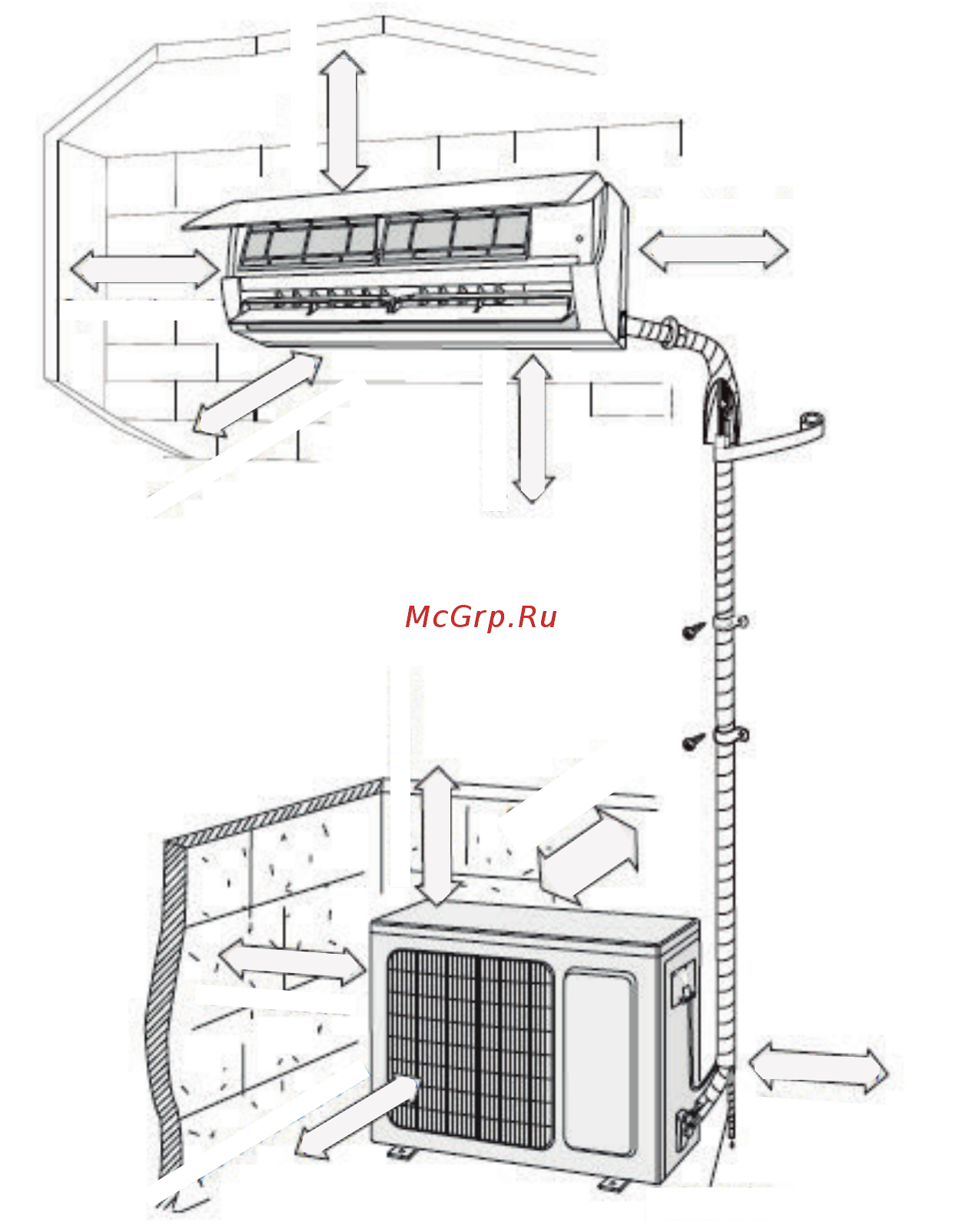

СХЕМА УСТАНОВОЧНЫХ РАЗМЕРОВ
Указания по установке
ВНУТРЕННИЙ БЛОК.
ВНЕШНИЙ БЛОК.
Расстояние до потолка
Расстояние до пола
Не менее 15 см
Не менее 15 см
Не менее 30 см
Не менее 15 см
Не менее 50 см
Не менее
30 см
Не менее 250 см
Не менее 150 см
Не менее 300 см
Не менее 200 см
Расстояние до стены
Расстояние до преграды спереди
Расстояние до преграды спереди
Расстояние до преграды
Расстояние
до преграды
Расстояние
до преграды
Дренажная труба
Расстояние до стены
Расстояние до стены
25
