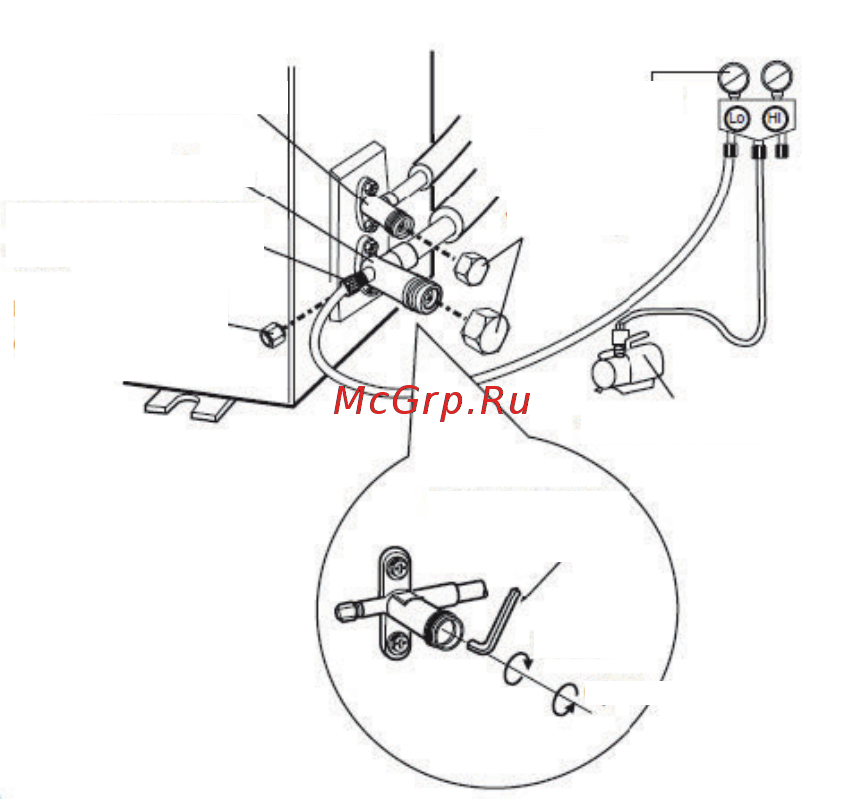

ИСПОЛЬЗОВАНИЕ ВАКУУМНОГО НАСОСА
1. Снимите колпачки с жидкостного затвора, газового клапана и гайки вентилятора зарядки холодильного
агента.
2. Присоедините подпитывающий шланг пьезометра к вентилятору зарядки холодильного агента газового
клапана, затем подсоедините остальные подпитывающие шланги к вакуумному насосу.
3. Включите пьезометр на 10-15 минут и проверьте, чтобы давление пьезометра оставалось на отметке
-0.1 МПа.
4. Выключите вакуумный насос и оставьте все на 1-2 минуты, чтобы проверить, останется ли давление на
той же отметке. Если давление уменьшается, то возможна утечка.
5. Уберите пьезометр, полностью откройте стержень жидкостного затвора и газового клапана с помощью
внутреннего шестигранного гаечного ключа.
6. Затяните колпачки клапанов и вентилятора зарядки холодильного агента.
7.
Установка
ВАКУУМНЫЙ НАСОС
Жидкостный затвор Пьезометр
Колпачок
клапана
Вакуумный насос
Закрыть
Открыть
Внутренний
шестигранный
гаечный ключ
Газовый клапан
Вентиль зарядки
холодильного агента
Гайка вентиля
зарядки холодиль-
ного агента
40
