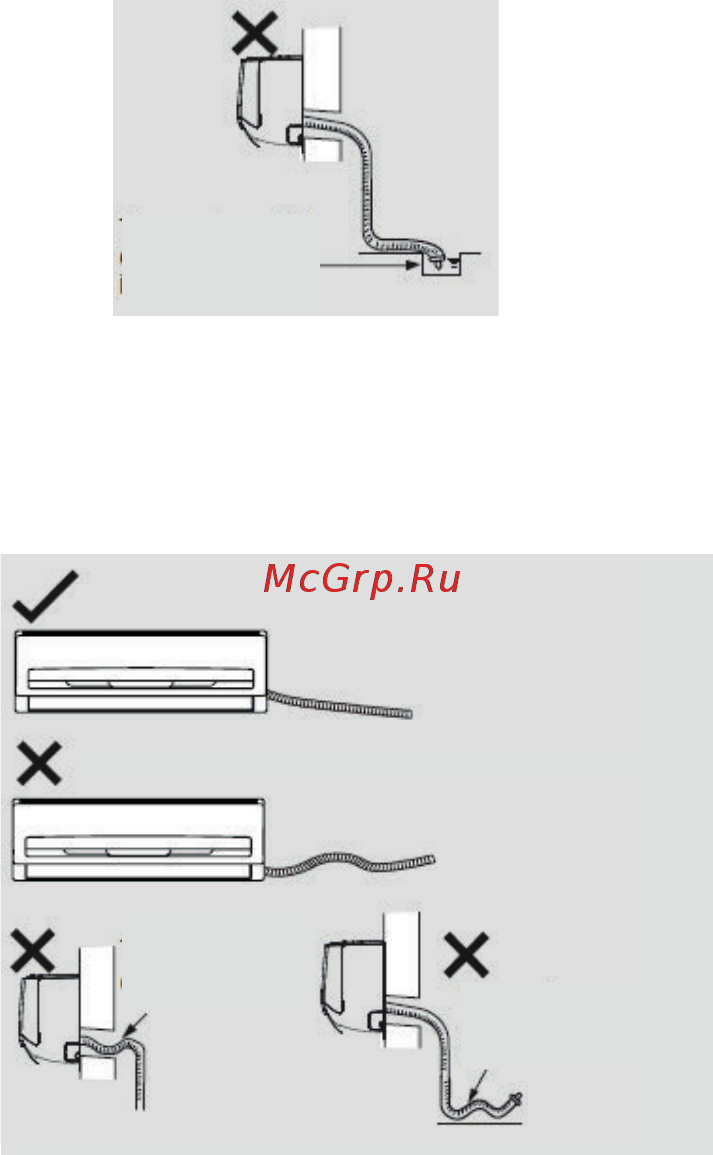

• Выпускное отверстие для воды не может находится в воде, чтобы обеспечить плавный сток.
• Слегка наклоните дренажный шланг по направлению вниз. Дренажный шланг нельзя изгибать,
поднимать , изменять и т.д.
Выпускное
отверстие для
воды не должно
находится в воде
Дренажный шланг не должен быть неустойчивым
Дренажный
шланг не должен
быть неустой-
чивым
Выпускное отверстие
для воды не должно
быть неустойчивым
39
