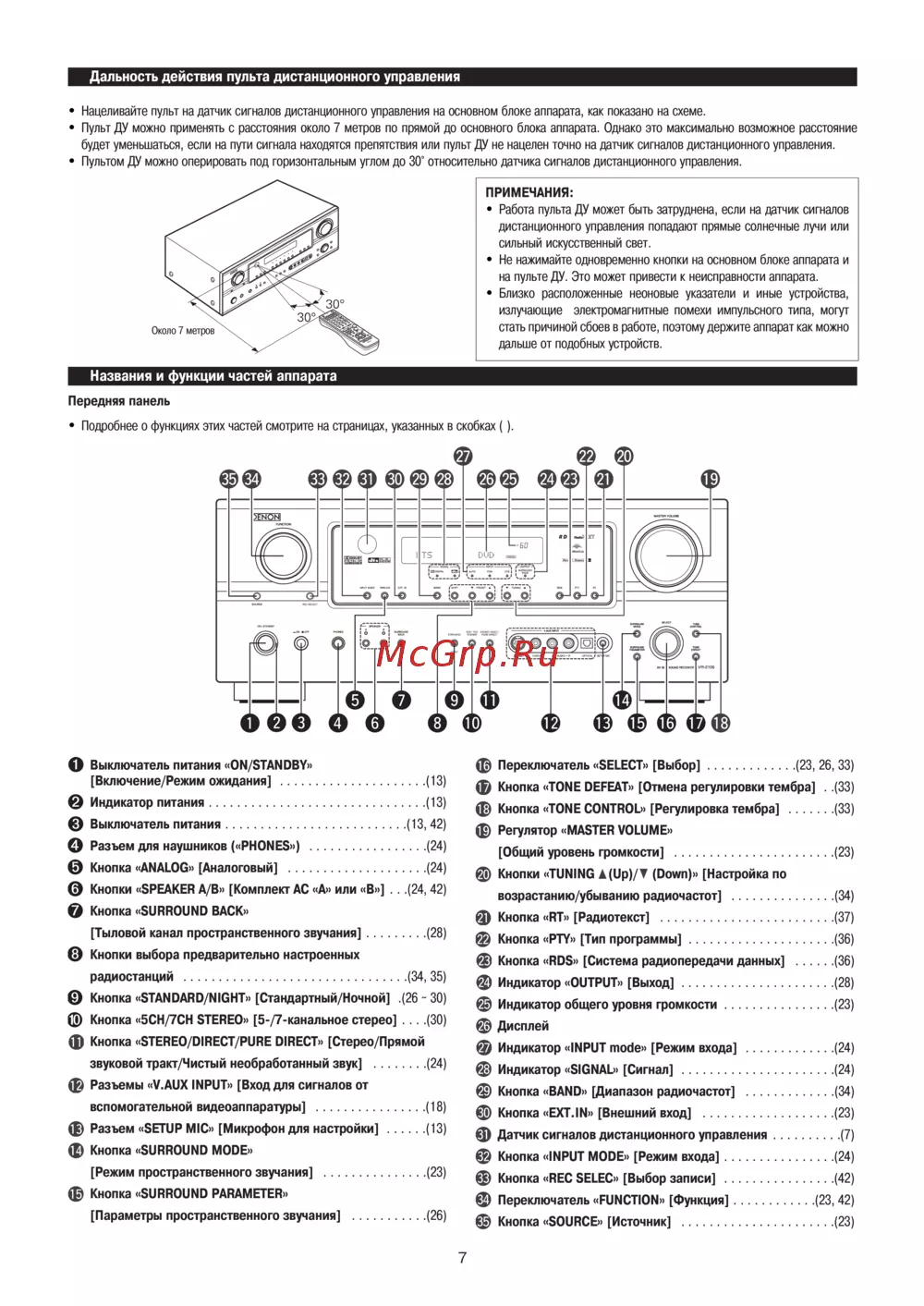

Denon AVR-2106 [7/74] Названия и функции частей аппарата
![Denon AVR-2106 [7/74] Названия и функции частей аппарата](/views2/1053799/page7/bg7.png)
7

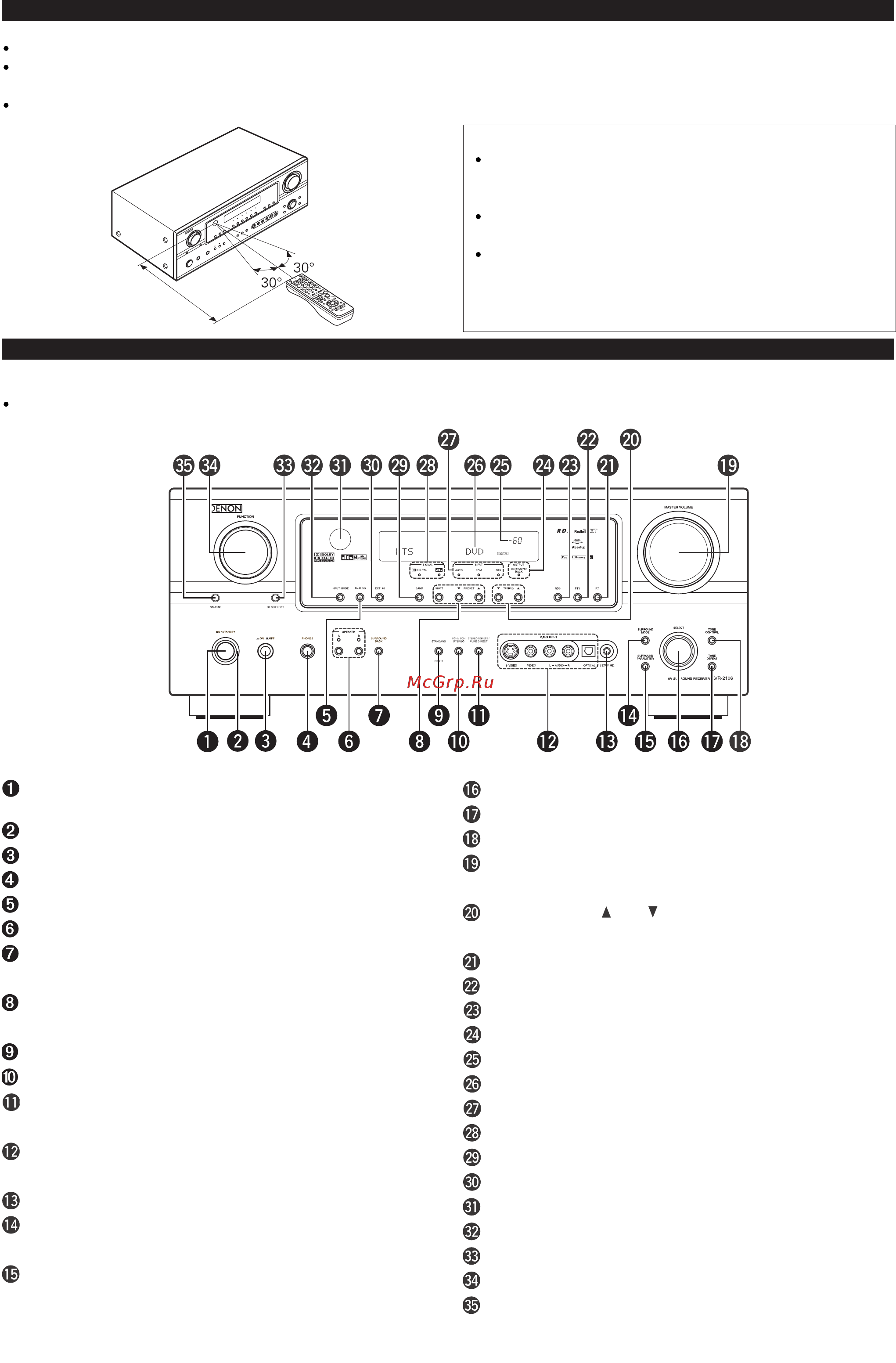

Названия и функции частей аппарата
Передняя панель
Подробнее о функциях этих частей смотрите на страницах, указанных в скобках ( ).
ПРИМЕЧАНИЯ:
Работа пульта ДУ может быть затруднена, если на датчик сигналов
дистанционного управления попадают прямые солнечные лучи или
сильный искусственный свет.
Не нажимайте одновременно кнопки на основном блоке аппарата и
на пульте ДУ. Это может привести к неисправности аппарата.
Близко расположенные неоновые указатели и иные устройства,
излучающие электромагнитные помехи импульсного типа, могут
стать причиной сбоев в работе, поэтому держите аппарат как можно
дальше от подобных устройств.
Дальность действия пульта дистанционного управления
Нацеливайте пульт на датчик сигналов дистанционного управления на основном блоке аппарата, как показано на схеме.
Пульт ДУ можно применять с расстояния около 7 метров по прямой до основного блока аппарата. Однако это максимально возможное расстояние
будет уменьшаться, если на пути сигнала находятся препятствия или пульт ДУ не нацелен точно на датчик сигналов дистанционного управления.
Пультом ДУ можно оперировать под горизонтальным углом до 30° относительно датчика сигналов дистанционного управления.
Около 7 метров
Выключатель питания «ON/STANDBY»
[Включение/Режим ожидания] . . . . . . . . . . . . . . . . . . . . .(13)
Индикатор питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .(13)
Выключатель питания . . . . . . . . . . . . . . . . . . . . . . . . . .(13, 42)
Разъем для наушников («PHONES») . . . . . . . . . . . . . . . . .(24)
Кнопка «ANALOG» [Аналоговый] . . . . . . . . . . . . . . . . . . . .(24)
Кнопки «SPEAKER A/B» [Комплект АС «А» или «В»] . . .(24, 42)
Кнопка «SURROUND BACK»
[Тыловой канал пространственного звучания] . . . . . . . . .(28)
Кнопки выбора предварительно настроенных
радиостанций . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .(34, 35)
Кнопка «STANDARD/NIGHT» [Стандартный/Ночной] .(26 ~ 30)
Кнопка «5CH/7CH STEREO» [5/7канальное стерео] . . . .(30)
Кнопка «STEREO/DIRECT/PURE DIRECT» [Стерео/Прямой
звуковой тракт/Чистый необработанный звук] . . . . . . . .(24)
Разъемы «V.AUX INPUT» [Вход для сигналов от
вспомогательной видеоаппаратуры] . . . . . . . . . . . . . . . .(18)
Разъем «SETUP MIC» [Микрофон для настройки] . . . . . .(13)
Кнопка «SURROUND MODE»
[Режим пространственного звучания] . . . . . . . . . . . . . . .(23)
Кнопка «SURROUND PARAMETER»
[Параметры пространственного звучания] . . . . . . . . . . .(26)
Переключатель «SELECT» [Выбор] . . . . . . . . . . . . .(23, 26, 33)
Кнопка «TONE DEFEAT» [Отмена регулировки тембра] . .(33)
Кнопка «TONE CONTROL» [Регулировка тембра] . . . . . . .(33)
Регулятор «MASTER VOLUME»
[Общий уровень громкости] . . . . . . . . . . . . . . . . . . . . . . .(23)
Кнопки «TUNING (Up)/ (Down)» [Настройка по
возрастанию/убыванию радиочастот] . . . . . . . . . . . . . . .(34)
Кнопка «RT» [Радиотекст] . . . . . . . . . . . . . . . . . . . . . . . . .(37)
Кнопка «PTY» [Тип программы] . . . . . . . . . . . . . . . . . . . . .(36)
Кнопка «RDS» [Система радиопередачи данных] . . . . . .(36)
Индикатор «OUTPUT» [Выход] . . . . . . . . . . . . . . . . . . . . . .(28)
Индикатор общего уровня громкости . . . . . . . . . . . . . . . .(23)
Дисплей
Индикатор «INPUT mode» [Режим входа] . . . . . . . . . . . . .(24)
Индикатор «SIGNAL» [Сигнал] . . . . . . . . . . . . . . . . . . . . . .(24)
Кнопка «BAND» [Диапазон радиочастот] . . . . . . . . . . . . .(34)
Кнопка «EXT.IN» [Внешний вход] . . . . . . . . . . . . . . . . . . .(23)
Датчик сигналов дистанционного управления . . . . . . . . . .(7)
Кнопка «INPUT MODE» [Режим входа] . . . . . . . . . . . . . . . .(24)
Кнопка «REC SELEC» [Выбор записи] . . . . . . . . . . . . . . . .(42)
Переключатель «FUNCTION» [Функция] . . . . . . . . . . . .(23, 42)
Кнопка «SOURCE» [Источник] . . . . . . . . . . . . . . . . . . . . . .(23)
