12
Подключение DVD7плеера и телемонитора
Для того чтобы подключить выходной видеосигнал от DVDплеера к AVR2106, Вам необходимо выбрать тип соединения. Компонентное
видеосоединение обеспечивает самое лучшее качество (и необходимо для воспроизведения DVDдисков с построчной разверткой), за ним следует
соединение формата SVideo, а композитное соединение дает самое низкое качество изображения из этих трех типов соединения. Подробнее
смотрите в разделе «Функция преобразования видеосигналов» ( страница 17).
Для того чтобы подключить цифровой выходной аудиосигнал от DVDплеера, необходимо выбрать коаксиальное или оптическое соединение. При
выборе коаксиального соединения его необходимо назначить. Подробнее об этом см. раздел «Digital Input Assignment» [Назначение цифрового
входа] ( страница 46).
Аналогичным образом подключите к разъемам «DVD/VDP» [DVDплеер/Проигрыватель видеодисков] проигрыватель видеодисков иного формата, чем
DVD (например, проигрыватель дисков VCD/SVCD или перспективных дисков высокого разрешения).

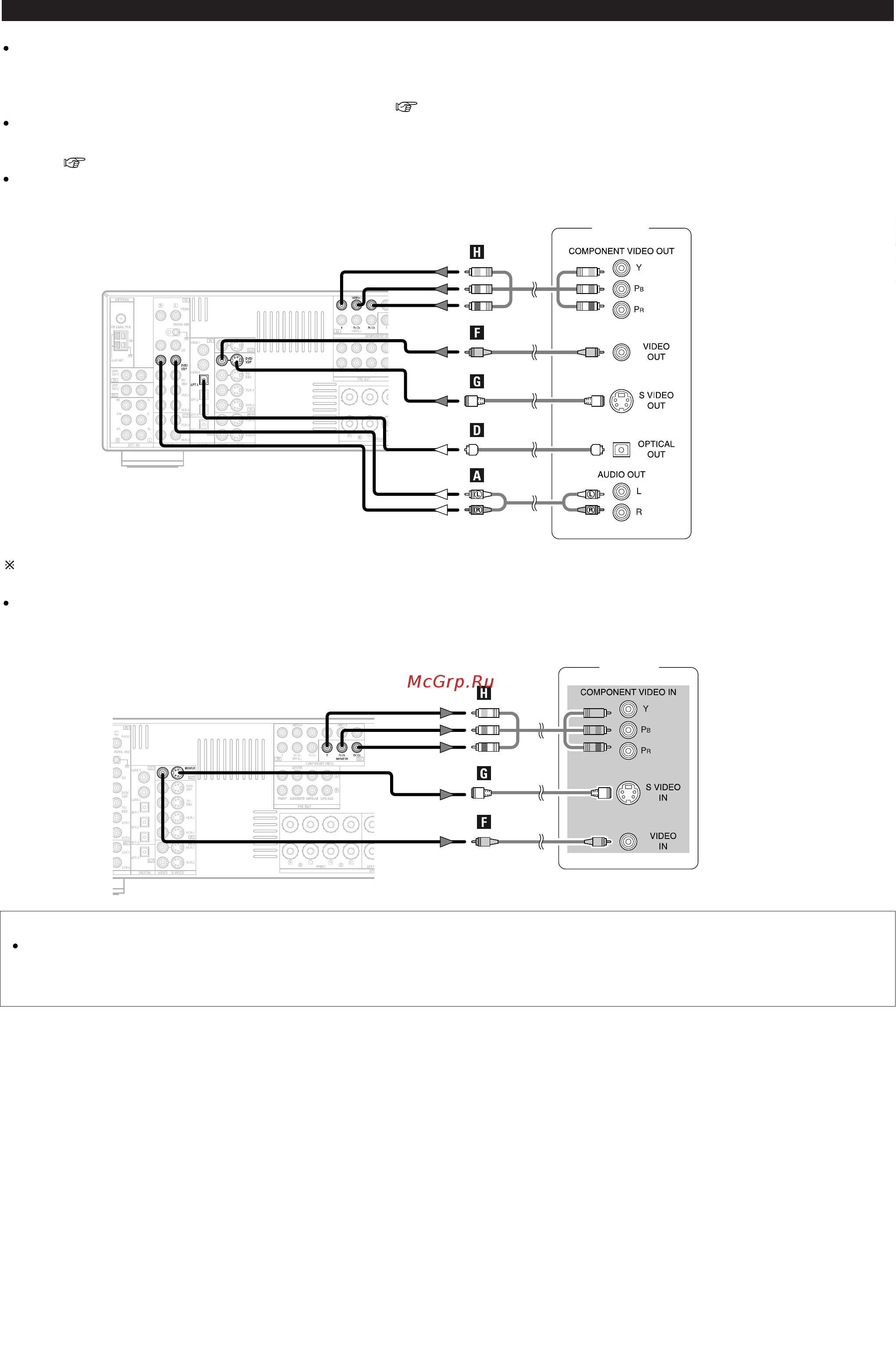

Поток аудиосигналов показан белыми стрелками; поток видеосигналов показан серыми стрелками.
Для обеспечения самого лучшего качества изображения (особенно в случае DVDдисков с построчной разверткой и других источников с высокой
разрешающей способностью) выберите компонентное видеосоединение для своего телемонитора. Выход формата SVideo и композитный
видеовыход предусмотрены на ресивере на тот случай, если Ваш телевизор не имеет компонентных видеовходов.
DVD7плеер
ПРИМЕЧАНИЕ:
На некоторых телевизорах, телемониторах или видеокомпонентах входные и/или выходные разъемы для компонентного видеосигнала могут быть
маркированы иначе (например, Y, PB, PR; Y, CB, CR; Y, BY, RY). Точнее об этом смотрите в инструкциях к соответствующим компонентам
системы.
Monitor TV
