Denon AVR-2106 [21/74] Подключение cd рекордера или md рекордера

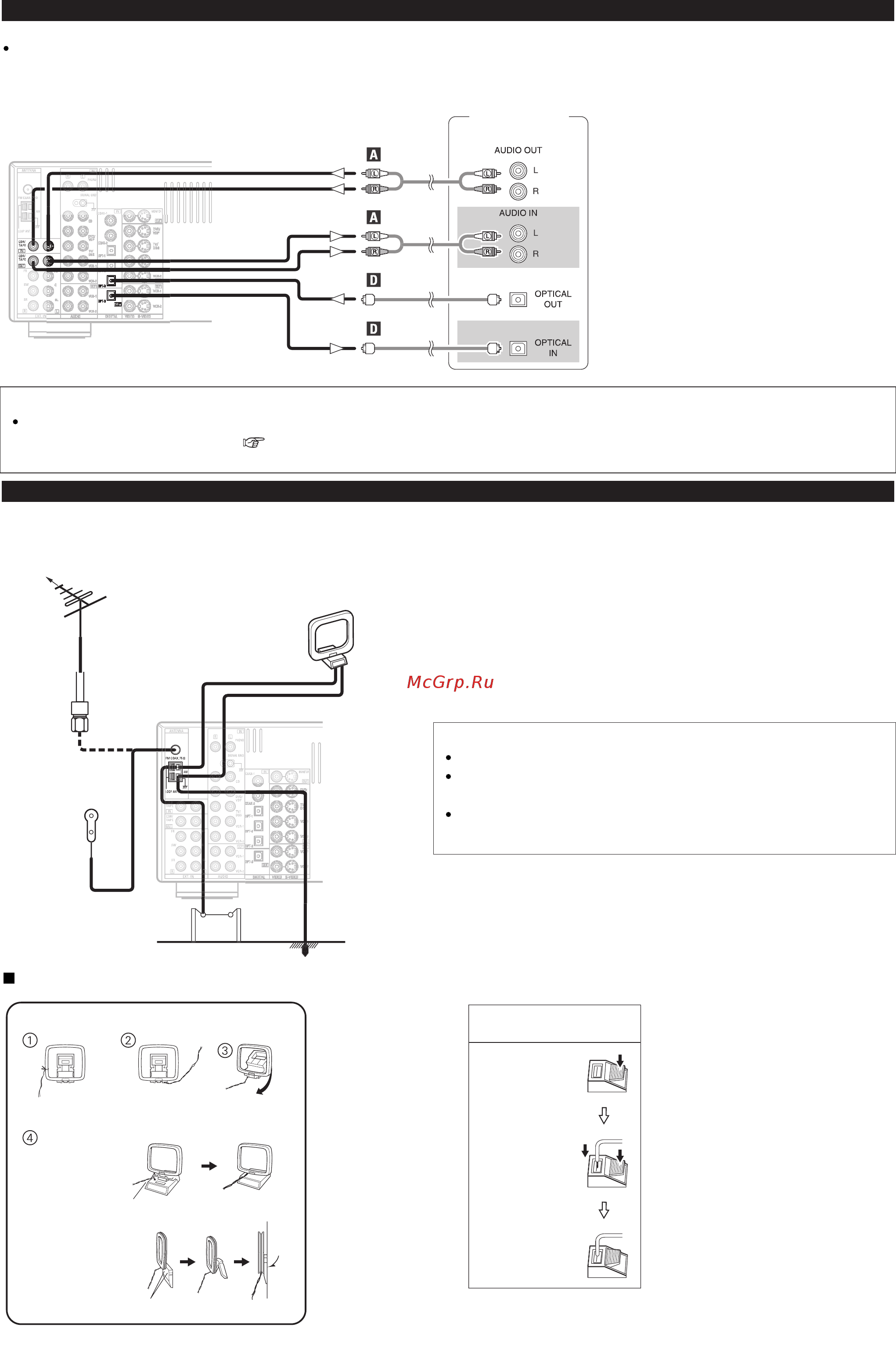

![Denon AVR-2106 [21/74] Подключение cd рекордера или md рекордера](/views2/1053799/page21/bg15.png)
21
ПРИМЕЧАНИЕ:
Соединяйте выход компонента, подключенного к разъему «OPTICAL 3 OUT» [Оптический выход 3] на задней панели AVR2106, только с разъемом
«OPTICAL 3 IN» [Оптический вход 3] ( страница 46).
Подключение CD7рекордера или MD7рекордера
Если Вы хотите выполнить аналоговое копирование с цифрового источника, такого как устройство записи на диски CD (компактдиски) или MD
(магнитооптические минидиски), на аналоговое устройство записи, такое как кассетная дека, то, помимо цифровых аудиосоединений, необходимо
соединить аналоговые входы и выходы, как показано ниже.
CDрекордер/MD
рекордер
Подключение антенн к разъемам ресивера
Кабель антенны FMдиапазона, оборудованный штекером типа F, можно подключить непосредственно к разъему ресивера.
Направление на радиовещательную станцию
Рамочная антенна AMдиапазона
(прилагается к ресиверу)
Антенна FMдиапазона
КОАКСИАЛЬНЫЙ
кабель с номинальным
сопротивлением 75 Ом
Комнатная антенна FM
диапазона (прилагается к
ресиверу)
Наружная антенна AMдиапазона
Заземление
Сборка рамочной антенны диапазона AM
ПРИМЕЧАНИЯ:
Не подключайте одновременно две антенны диапазона FM.
Даже если используется наружная антенна диапазона AM, не
отсоединяйте рамочную AMантенну.
Позаботьтесь о том, чтобы клеммы для проводов AMантенны не
касались металлических частей панели.
Снимите виниловую защитную
оболочку и обнажите
соединительный проводник.
Подключите к клеммам,
предназначенным для антенны
диапазона AM.
Загните в обратном
направлении.
a. При установке антенны
на устойчивую
поверхность.
Крепление
b. При креплении антенны к
стене.
Используйте установочное
отверстие для крепления к стене или иному предмету обстановки.
Подключение антенн
диапазона AM
1. Нажмите рычажок.
2. Вставьте провод.
3. Отпустите рычажок.
