Denon AVR-2106 [18/74] Подключение телевизора или тюнера цифрового спутникового вещания dbs
![Denon AVR-2106 [18/74] Подключение телевизора или тюнера цифрового спутникового вещания dbs](/views2/1053799/page18/bg12.png)
18

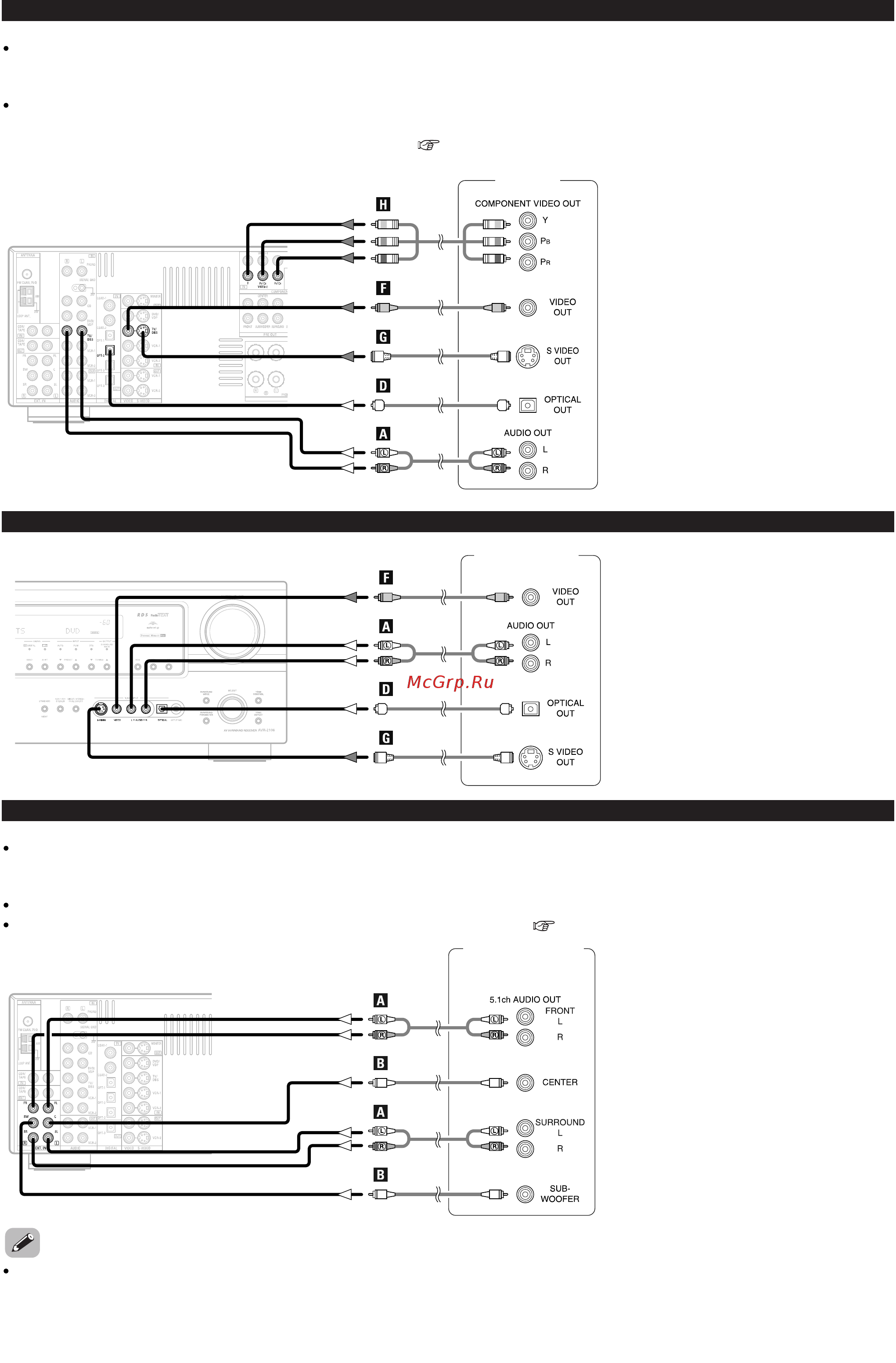

Подключение телевизора или тюнера цифрового спутникового вещания (DBS)
Для получения как можно лучшего качества изображения выберите компонентное видеосоединение для подключения телевизора или DBSтюнера.
Вход формата SVideo и композитный видеовход предусмотрены на ресивере на тот случай, если Ваш телевизор или DBSтюнер не имеет
компонентного видеовыхода.
Для подключения цифрового выходного аудиосигнала от телевизора или DBSтюнера Вы можете выбрать коаксиальное или оптическое цифровое
соединение. При использовании коаксиального соединения его необходимо назначить. Подробнее об этом смотрите в разделе, посвященном
настройке «Digital Input Assignment» [Назначение цифрового входа] ( страница 45).
Телевизор
Подключение видеокамеры или игровой приставки
Подключение разъемов внешнего входа («EXT.IN»)
Эти разъемы предназначены для приема входных многоканальных аудиосигналов от внешнего декодера или от компонента с иным типом
многоканального декодера, например от проигрывателя дисков DVD Audio, проигрывателя многоканальных дисков Super Audio CD или декодера
какогонибудь другого многоканального звукового формата в будущем.
Подключение видеосигнала производится точно так же, как для DVDплеера.
Порядок воспроизведения с использование разъемов внешнего входа («EXT.IN») см. на стр. 23.
При воспроизведении дисков с защитой авторских прав, цифровые сигналы могут не подаваться на выход с DVDплеера. В этом случае для
воспроизведения соедините многоканальный аналоговый выход DVDплеера с разъемами «EXT. IN» на AVR2106. Кроме того, обратитесь к
инструкции по эксплуатации Вашего DVDплеера.
Проигрыватель DVD
AudioVideo/Super Audio
CD или внешний декодер
Видеокамера/Игровая
приставка
