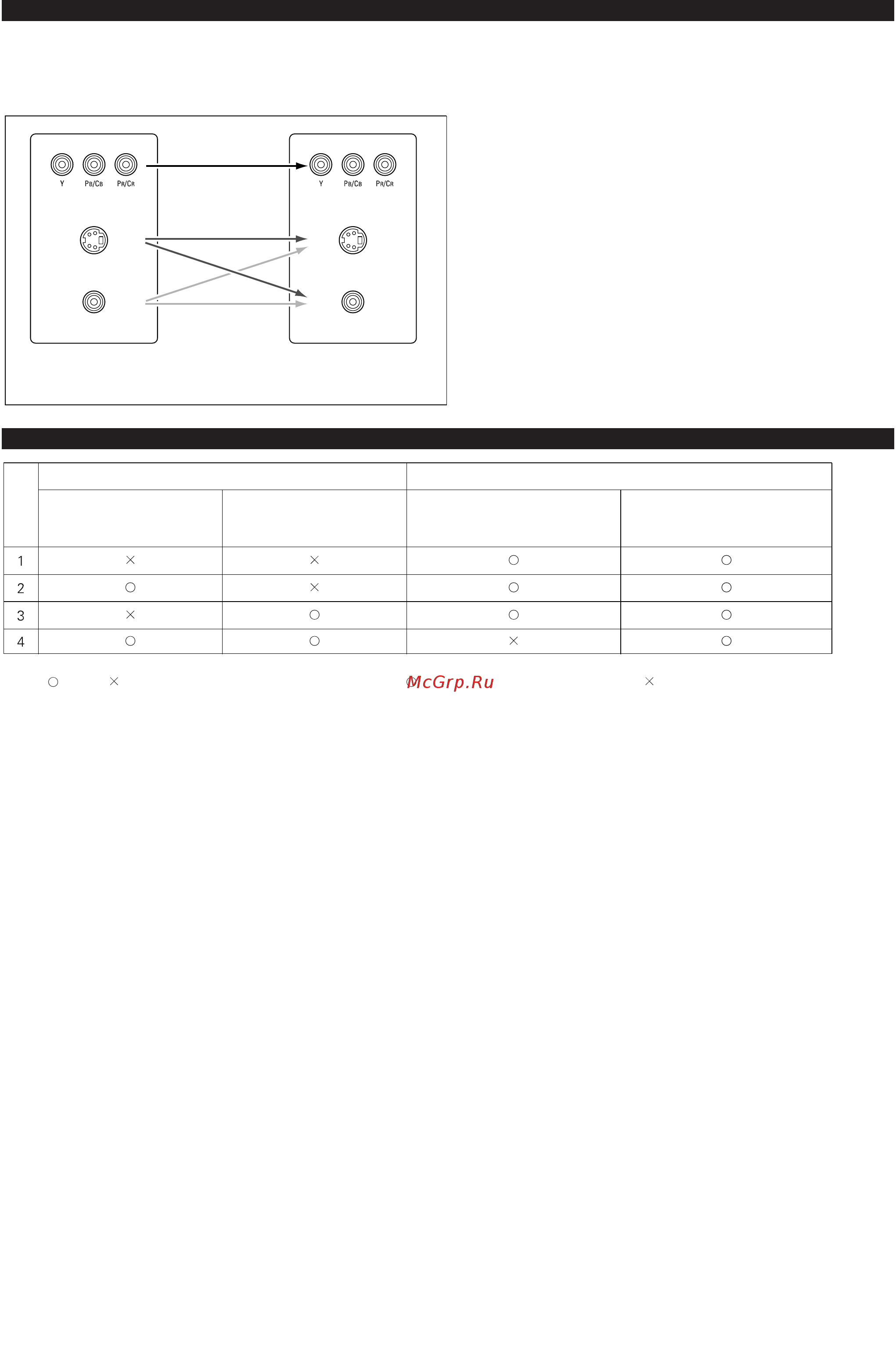

Функция преобразования видеосигналов
AVR2106 осуществляет преобразование композитного видеосигнала, поступающего на вход «Video», в сигнал формата SVideo и наоборот, сигнала,
поступающего на вход «SVideo», в композитный видеосигнал.
Сигналы экранного дисплея
( : Сигнал : Нет сигнала) ( : Сигналы экранного дисплея подаются на выход : Сигналы экранного дисплея на выход не подаются)
Поток видеосигналов
(Разъемы для компонентно7
го видеосигнала)
(Разъем «S7Video»)
(Разъем «Video»)
(Разъемы для компонентно7
го видеосигнала)
(Разъем «S7Video»)
(Разъем «Video»)
Входные разъемы ресивера
Выходные разъемы ресивера
Поступление входных сигналов на AVR2106
Входной разъем для сигналов «VIDEO»
(желтый)
Входной разъем для композитных
сигналов «SVideo»
Выдача видеосигналов через разъем «VIDEO
MONITOR OUT» [Выход видеосигналов на
телемонитор] (желтый)
Выдача видеосигналов через разъем «S
VIDEO MONITOR OUT» [Выход сигналов
формата SVideo на телемонитор]
Подача на выход сигналов экранного дисплея
