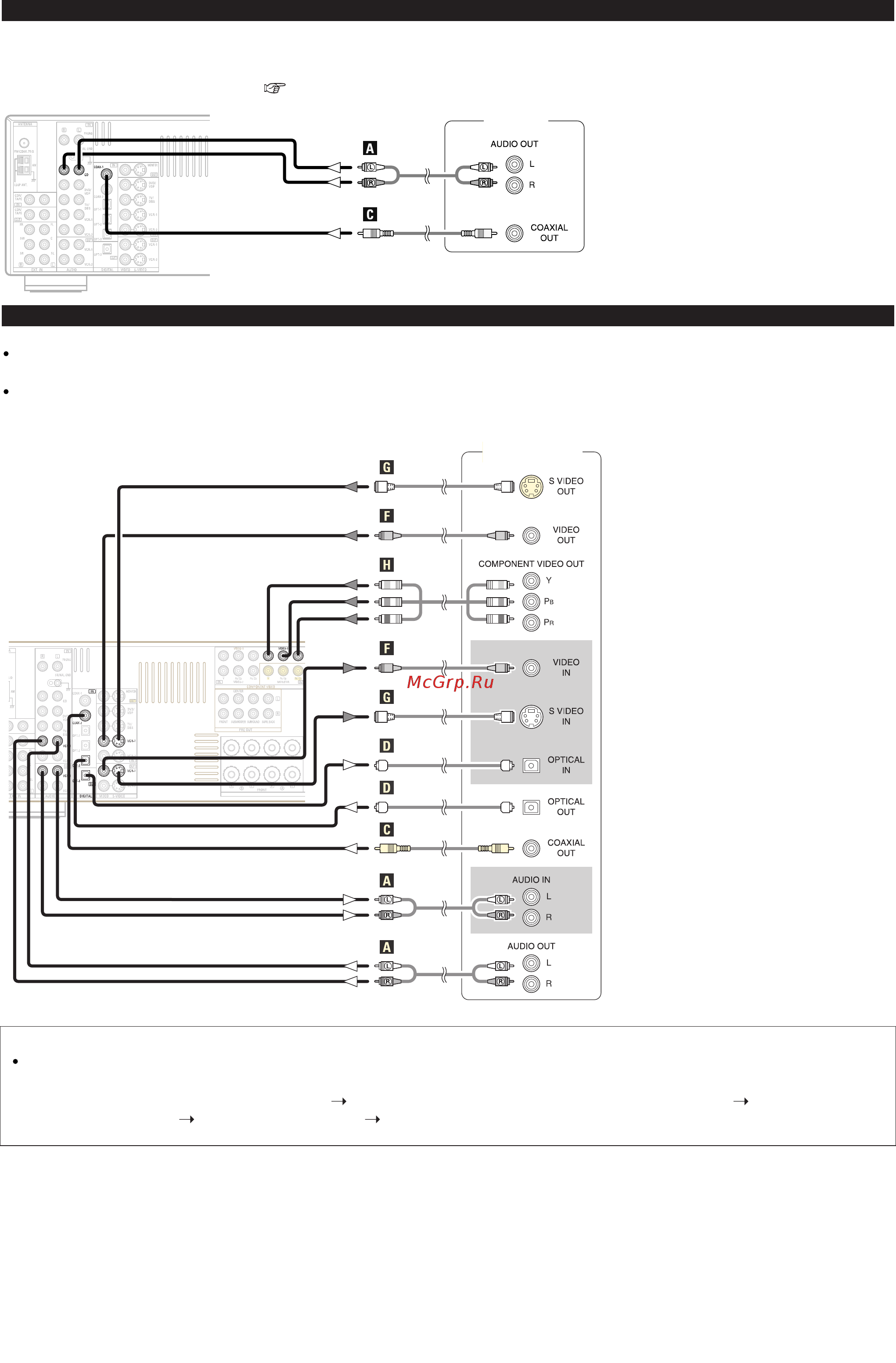

Подключение CD7плеера
Для подключения цифрового выходного аудиосигнала от CDплеера Вы можете выбрать коаксиальное или оптическое цифровое соединение. При
выборе коаксиального соединения его необходимо назначить. Подробнее об этом смотрите в разделе, посвященном настройке «Digital Input
Assignment» [Назначение цифрового входа] ( страница 45).
CDплеер
Подключение DVD7рекордера
Если Вы хотите выполнить аналоговое копирование с цифрового источника, такого как DVDрекордер, на аналоговое устройство записи, такое как
кассетная дека, Вам, кроме цифровых аудиосоединений, необходимо соединить аналоговые входы и выходы, как показано ниже.
Соединение цифровых входов и выходов производится точно так же, как для CDрекордера (или устройства записи на магнитооптические мини
диски).
DVDрекордер
ПРИМЕЧАНИЕ:
При записи на DVDрекордер необходимо, чтобы кабель, используемый устройством воспроизведения источника, был одинакового типа с
кабелем, подключенным к разъему «VCR1 (2) OUTPUT» [Выход видеомагнитофона 1 (или 2)] на AVR2106.
Например: «VCR1 IN» [Вход видеомагнитофона 1] кабель формата SVideo : «VCR1 OUT» [Выход видеомагнитофона 1] кабель формата SVideo
«VCR1 IN» видеокабель : «VCR1 OUT» видеокабель
